永磁变频空压机中变频器的意义

随着科学技术的发展，空压机作为一种重要的机械动力设备，广泛应用于机械、冶金、建材、电力、化工、食品、纺织等许多工业领域。然而，普通螺杆空气压缩机是高能耗设备，并且在一些行业中，电力消耗占生产中总电力消耗的30%以上。而永磁变频空压机以其节能高效成为业界的热点和亮点。市场上原有耗电量大的空压机逐渐被永磁变频空气机所取代，可直接为用户节约20%-40%的成本！因此，永磁变频空压机在许多工业领域迅速地得到了广泛应用，其以高效节能的特点在压缩行业中占据了很大的份额。

易能变频器在永磁变频空压机上已成熟应用，对永磁变频空压机进行改造已取得明显的技术效果，减少了启动时对电网电压的冲击，提高了空压机的工作效率，供气压力稳定，节电效果显著，已得到市场广泛的使用。下面，我们来介绍ENA100变频器在陕西某设备厂永磁变频空压机上的应用。

设备介绍

空压机全称空气压缩机，是气源装置中的主体，它是将电动机的机械能转换成气体压力能的装置，是压缩空气的气压发生装置。基本结构是在压缩机的机体中，平行的配置着一对相互啮合的螺旋形转子；通常把节圆外具有凸齿的转子，称为阳转子或者阳螺杆，把节圆内具有凹齿的转子，称为阴转子或者阴螺杆。一般阳转子与原动机连接，由阳转子带动阴转子转动。转子上最后一对轴承实现轴向定位，并承受压缩机中的轴向力。转子两端的圆柱滚子轴承使转子实现径向定位，并承受压缩机中的径向力。在压缩机机体的两端，分别开设一定形状的孔口，一个供吸气用，称之为吸气口，另一个供排气用，称之为排气口。螺杆式压缩机的工作循环可分为吸气、压缩、排气三个主要过程。随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

系统配置

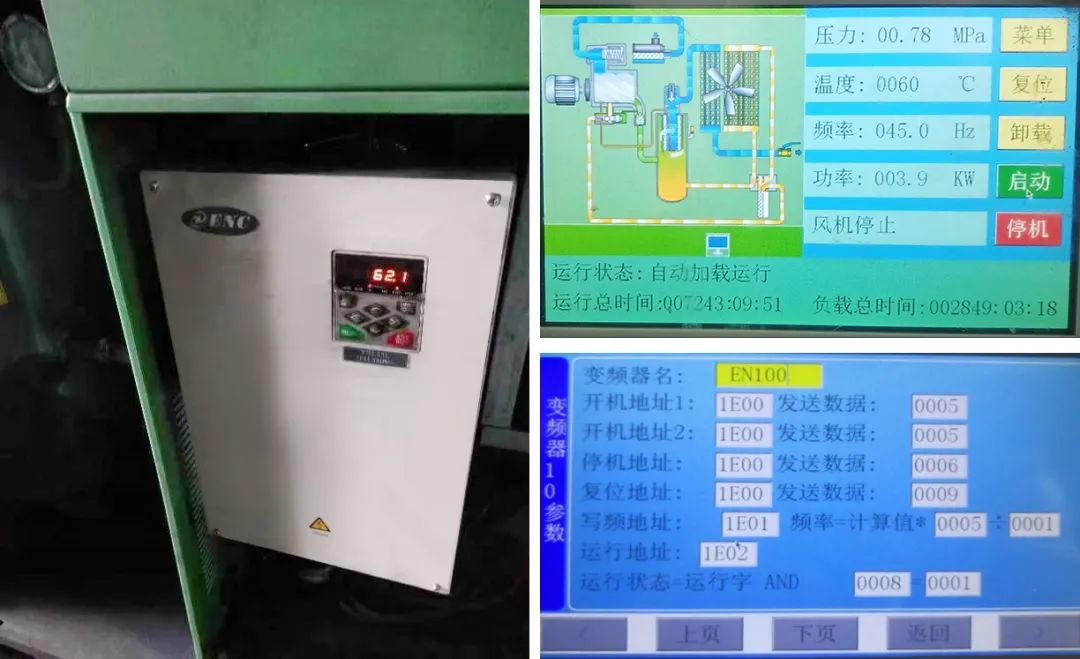

该现场采用了易能ENA100型矢量变频器带动螺杆空压机专用永磁同步变频电机，和某品牌控制器进行485通讯，组成PID闭环控制，实时在线采集变频器电流，电压，功率等参数，满足设备运转的需求。变频器接线图和部分参数设置如下：

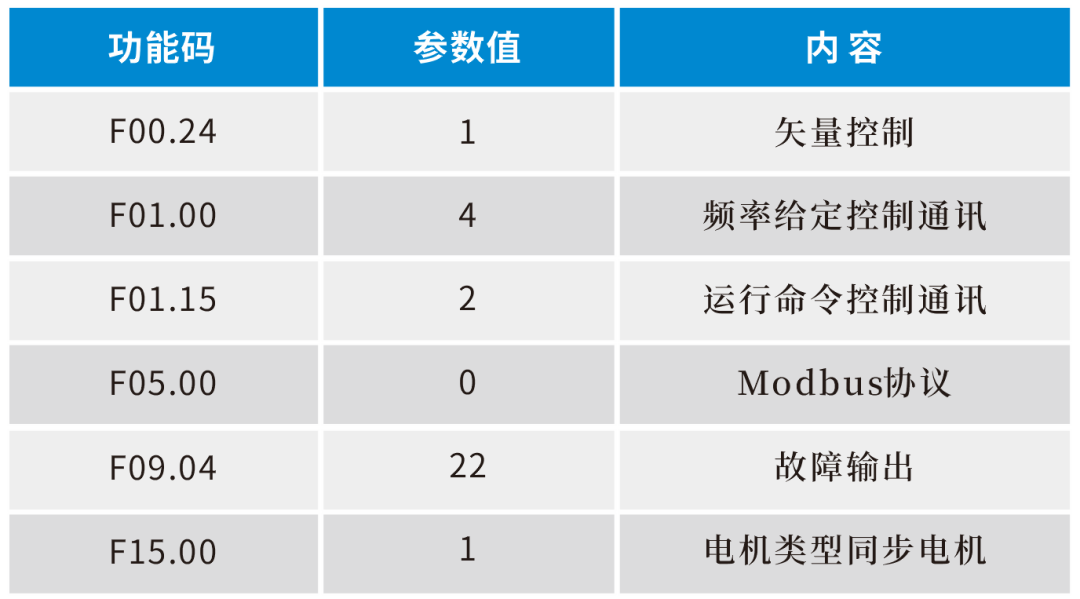

▽ 变频器部分参数设置

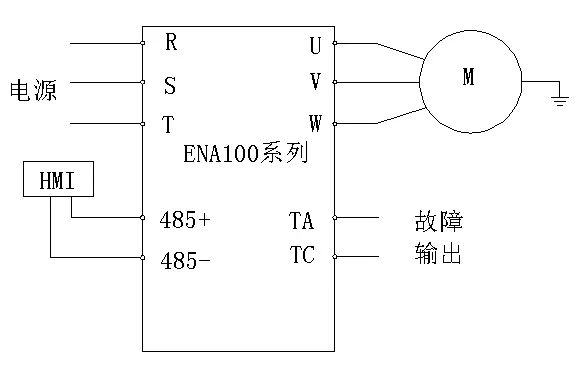

▽ 接线示意图

应用优势

易能ENA100型变频器具有优秀的自学习功能，可准确的学习永磁同步电机的各项参数，确保电机低噪音运行，并延长了设备的使用寿命。

具有高性能无感矢量控制，速度控制精度可达±0.5%，转矩响应≤20ms，实现了系统的快速响应，确保供气压力稳定。

ENA100型变频器可提供完备的过流、过压、欠压、过载等保护功能，使系统运行更加稳定可靠，深得用户信赖。
