项目案例| RS232转PROFINET网关连接电子天平

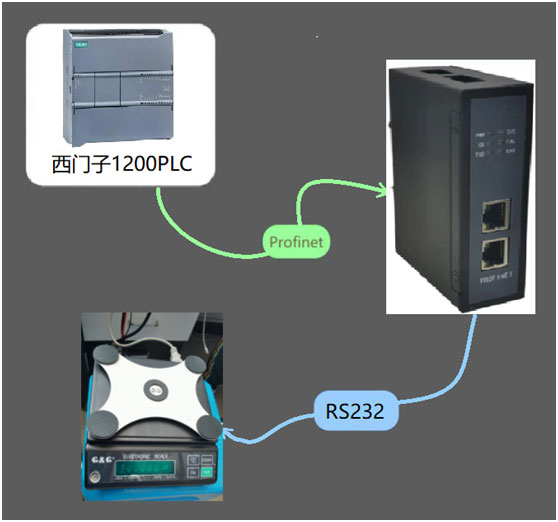

案例简介：本案例是用北京小疆智控（北京）技术有限公司生产的GW-PN5002型RS232转PROFINET网关连接GXG电子天平与PLC的配置案例，用到设备为西门子S7-1200PLC，GW-PN5002型RS232转PROFINET网关，GXG电子天平两台。

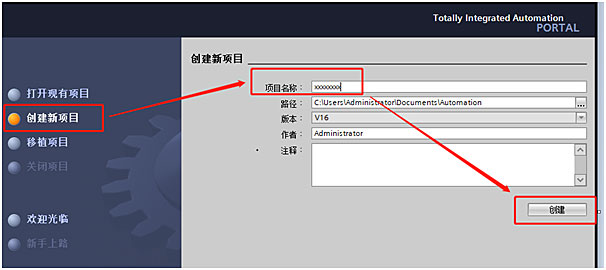

1、首先创建新项目文件；

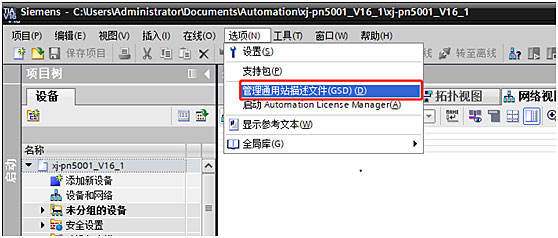

2、导入GSD 文件。将RS232转PROFINET网关的GSD文件拷贝放到任意位置。打开博图，建立新项目。进入设备和网络，在选项中选择管理通用站描述文件，安装 GSD文件；

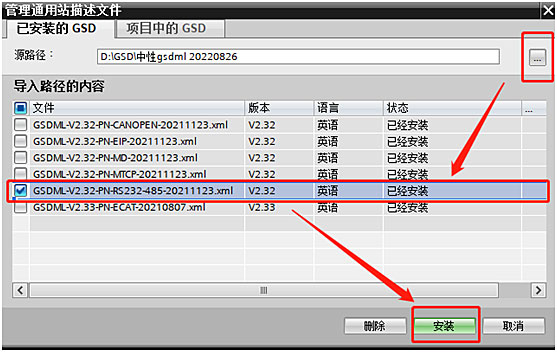

3、搜索GSD文件存放文件夹，搜索到GSD选择安装，等待安装成功；

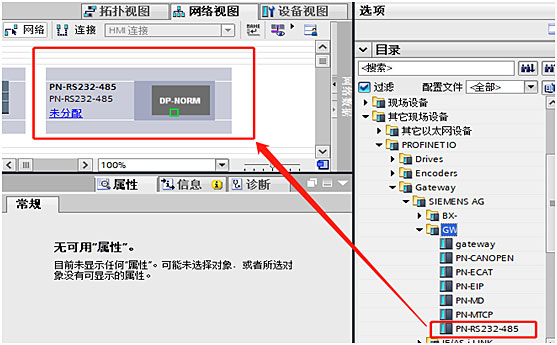

4、安装GSD成功后，打开硬件目录将安装好的GSD文件添加到组态中，RS232转Profinet网关和PLC还没有进行连接处在未分配状态；

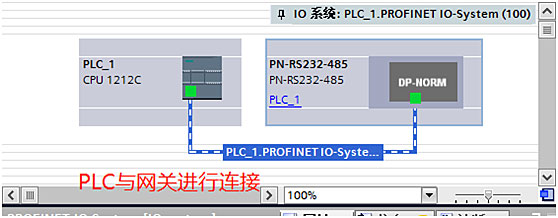

5、点击未分配与PLC进行连接后就可对网关的属性进行参数的设定；

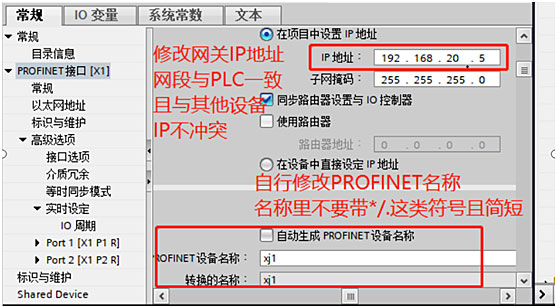

6、RS232转PROFINET网关属性，修改RS232转PROFINET网关的IP地址和PROFINET设备名称（设备名称中不要带*./这类符号）；

需要注意的是设置PROFINET设备名称时，不要勾选自动生成PROFINET设备名称；

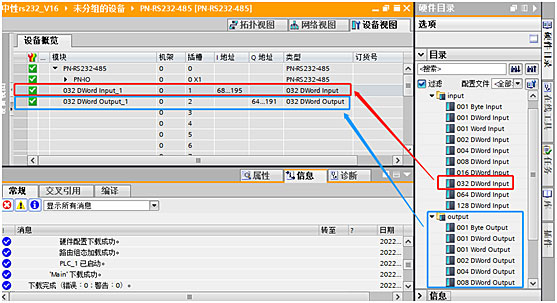

7、添加需要的输入（inptu）、输出（output）字节数。添加字节数根据需求进行添加；

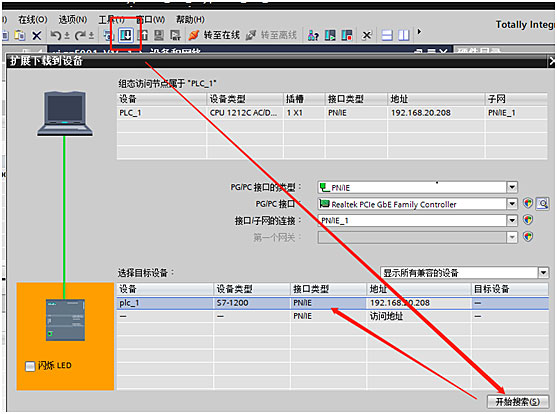

8、根据下图所示，设置好参数后就可以下载并装载到PLC；

9、打开RS232转PROFINET网关配置软件；

10、RS232转PROFINET网关配置软件中，要设置设备名和IP地址并且与博图的RS232转PROFINET网关组态要完全一致；

需要注意的是：设备名不要添加/*-这类符号

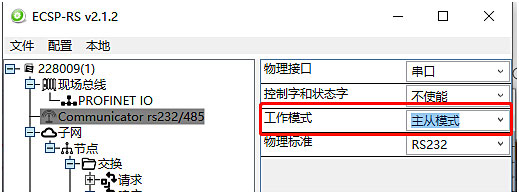

11、RS232转PROFINET网关配置软件中，需要设置工作模式。模式分为两种：一种是主从模式，另外一种是消费者和生产者模式。本案例用主从模式进行配置；

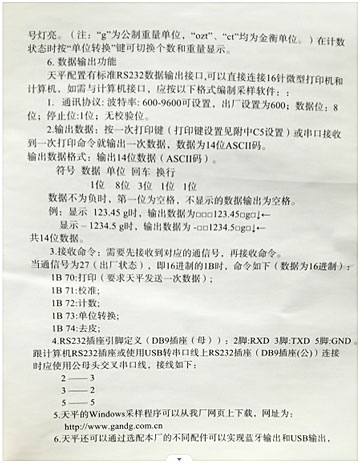

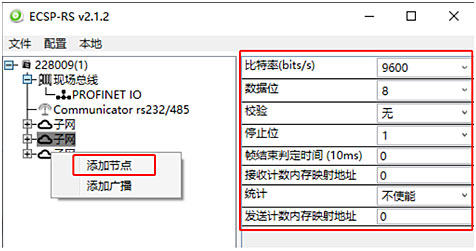

12、RS232转PROFINET网关配置软件中，右键子网添加节点。根据天平手册设置波特率等其他相关参数；

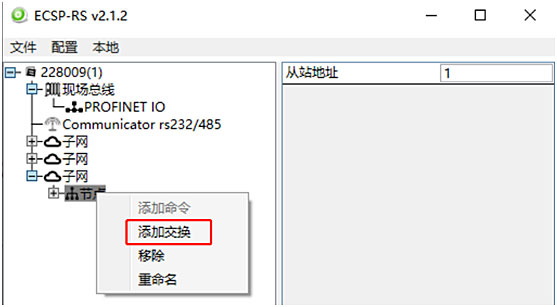

13、RS232转PROFINET网关配置软件中，右键节点添加交换；

14、RS232转PROFINET网关配置软件中，在添加完请求和相应参数后对数据长度做需求更改，包括内存映射地址。（内存映射地址初始为0，对应博图组态中网关监控表里 I地址的第一位监控值；

所有参数在设置好后一定要敲一下回车确定下。

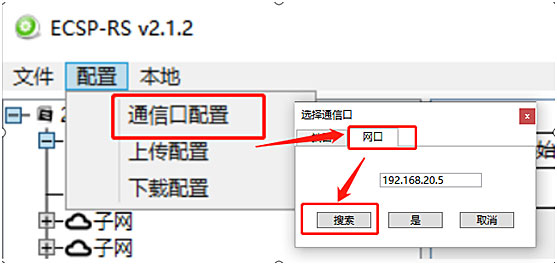

15、RS232转PROFINET网关配置软件中设置好所有参数后，进行配置下载；

下载步骤如下：

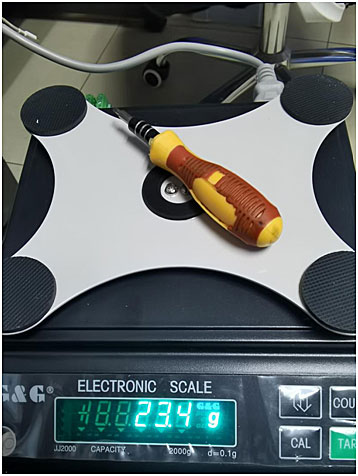

16、通过博图监控表可见ID66的监控值为23；ID170的监控值为4g，天平表显为23.4g；
