增量式&绝对式编码器之案例研究

虹 科增量式&绝对式编码器案例研究（上）

简介

轨道交通

医疗

想找到一款对雷电免疫，并能在长距离内运行的适用于轨道交通的传感器？想要在MRI中实现动态监测位置、速度和加速度？那虹科增量式&绝对式编码器将是您的不二选择。

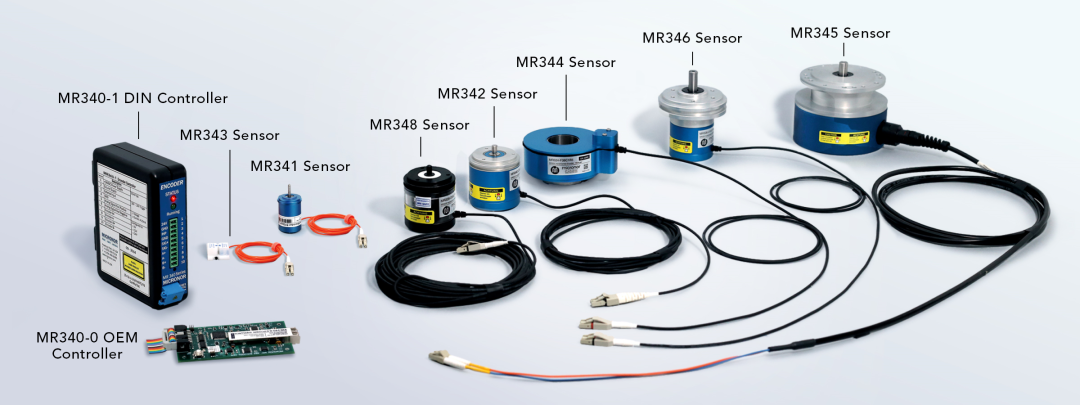

虹科增量式编码器

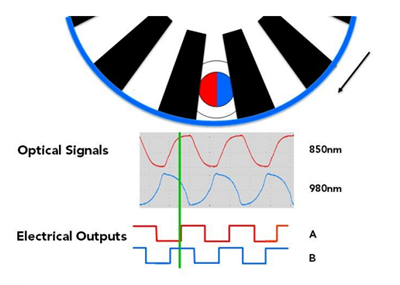

l  传感器是全光学的

l  没有电子元件，不需要电源

l  传感器系统由无源传感器、光纤链路和光电控制器/转换器三部分组成

二

绝对式编码器

l  绝对旋转编码器是用于确定轴位置的角度计。与增量式旋转编码器相比，测量值在开启后立即可用，无需参考。

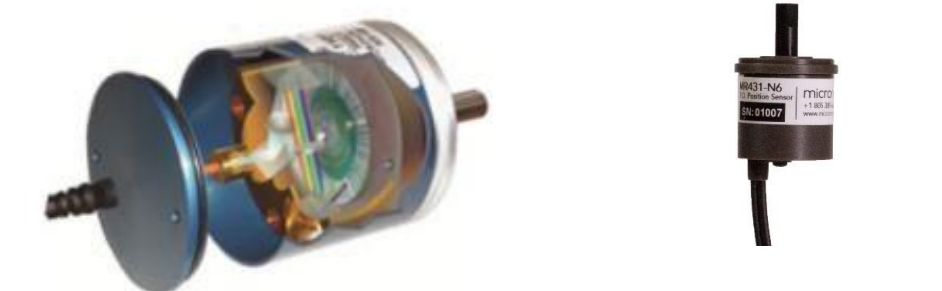

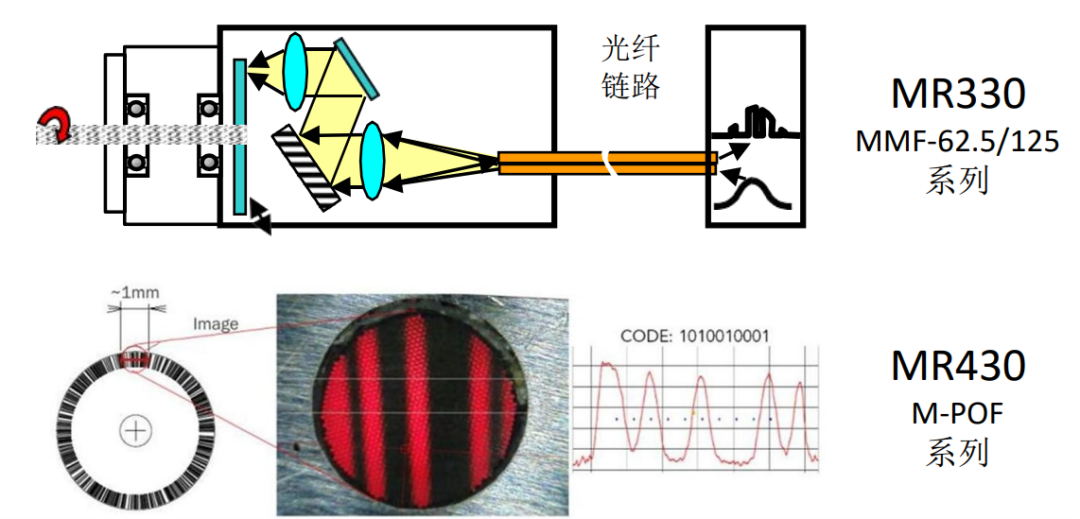

l  MICRONOR AG 提供两个系列的绝对值编码器，两者都基于纯光学无源传感器和控制器。HK-MR330 系列适用于编码器和控制器之间的较大距离，HK-MR430 系列适用于由于体积小而提供小空间的系统

案例1

世界上第一台光线编码器

日期

2003年，瑞士

挑战

Doppelmayr/Garaventa需要一个“光纤”编码器，可对雷电免疫，并能在长距离内运行。

解决方案

Micronor与控制器供应商Frey AG合作开发了第一个光纤增量编码器(现为HK-MR346)

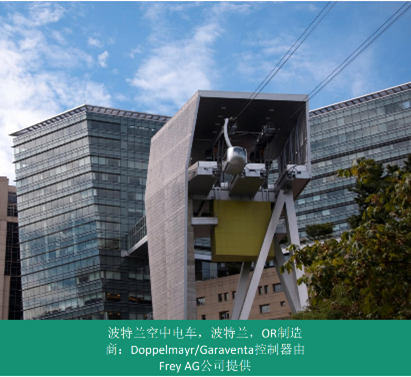

波特兰空中电车外侧

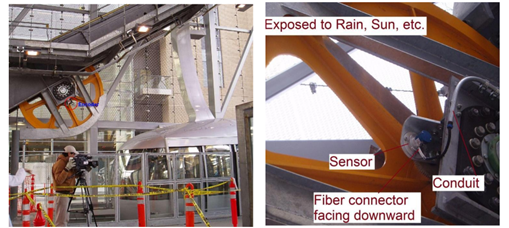

波特兰空中电车内侧

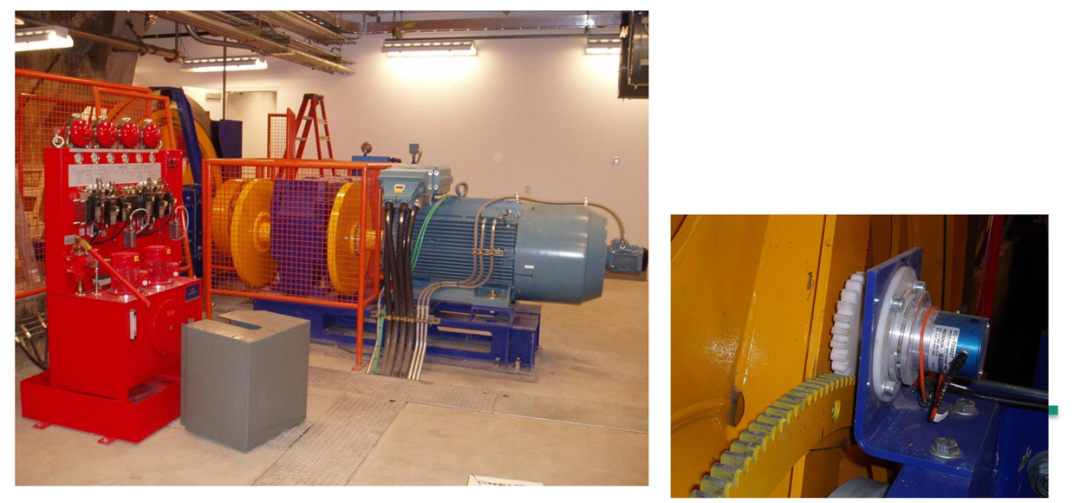

控制波特兰空中电车

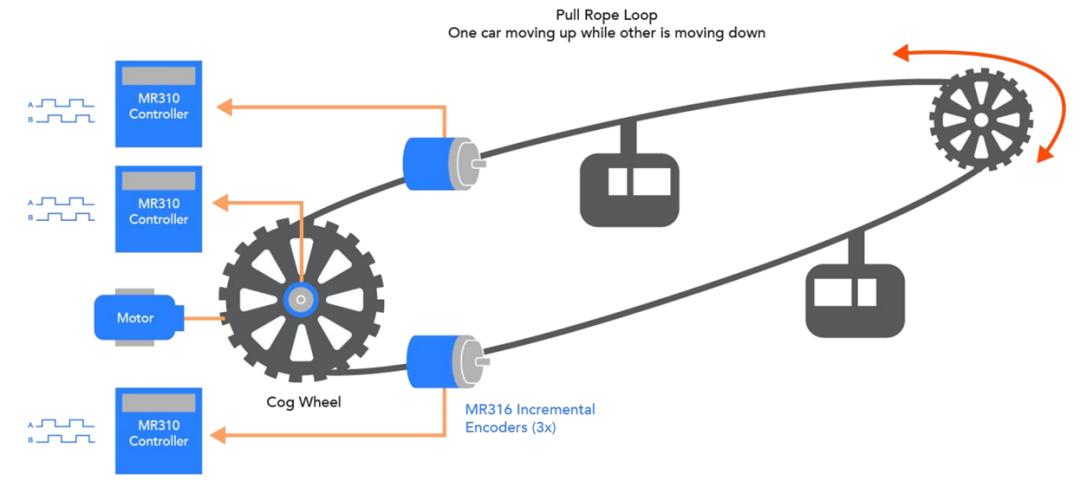

空中电车控制图

（注：MR310被MR340替代；MR316被MR346替代）

案例2

医学

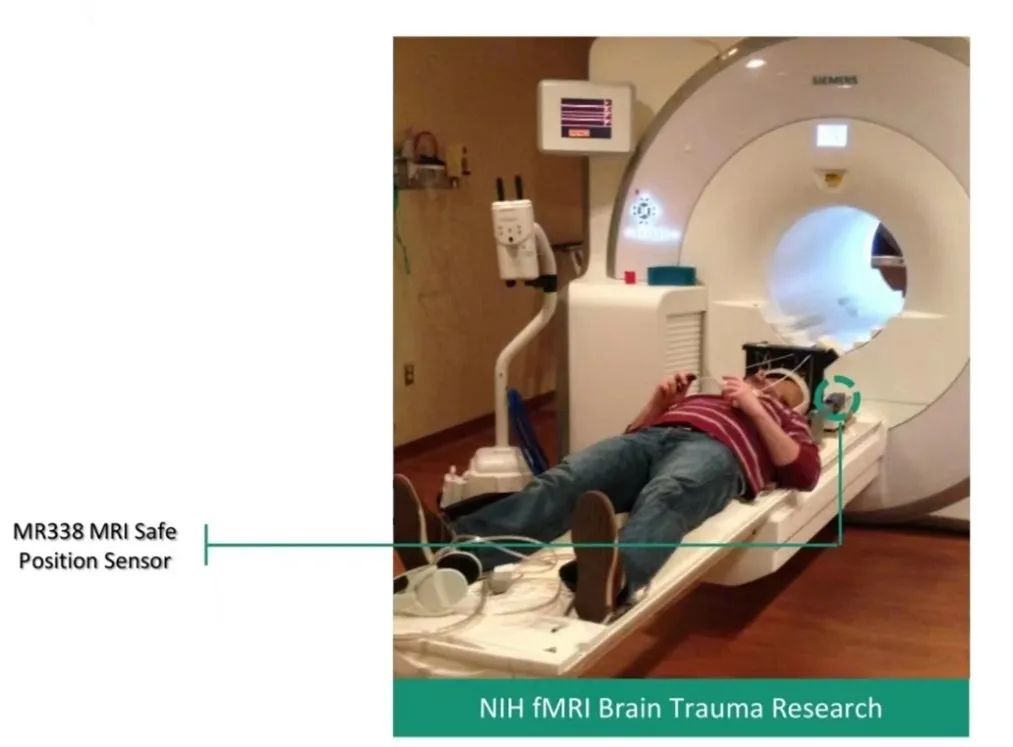

功能性磁共振成像，又称fMRI（美国国立卫生研究院）

挑战

在MRI内模拟脑部创伤导致变形的fMRI研究

解决方案

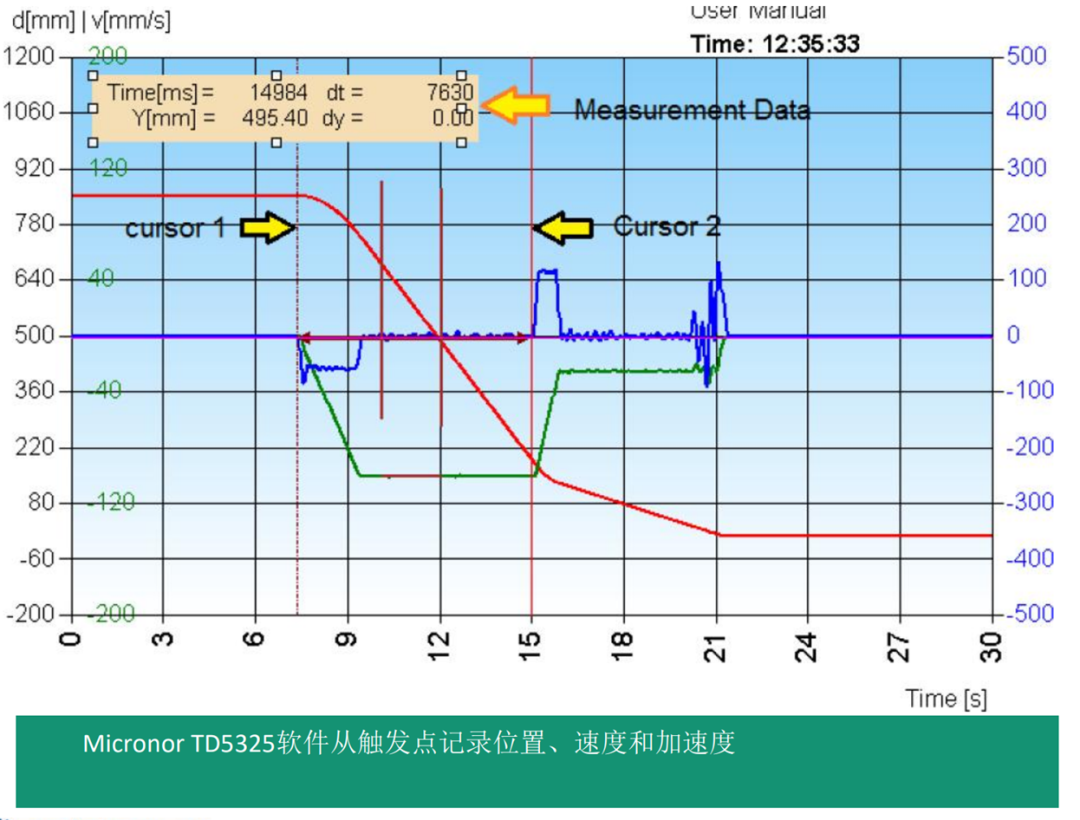

HK-MR338 MRI-Safe FO绝对编码器用于动态监测位置、速度和加速度，并与MRI扫描同步

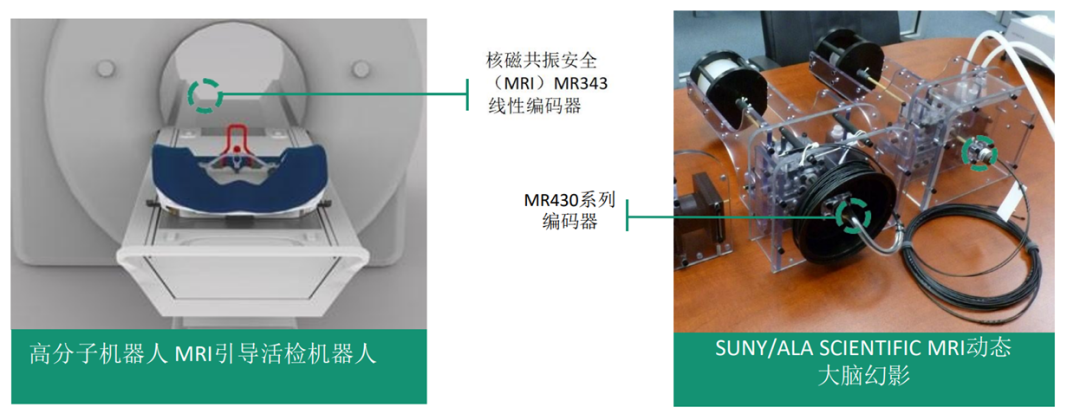

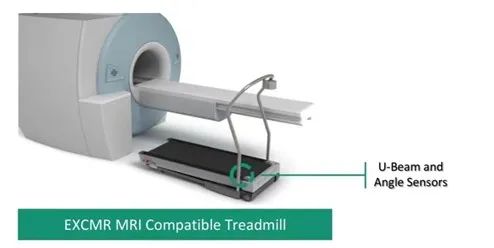

进一步说明fMRI
