变频器在翻车机系统中的应用

翻车机系统是一种大型自动卸车系统，翻车机卸车线成套设备是以翻车机为主机，配以不同的辅机组成的一条高效低耗机械化卸车作业线。可翻卸铁路敞车所装载的散粒物料，广泛应用于电力、冶金、港口、矿山、化工等领域,是目前铁路散料卸车的主要设备。

重车调车机是翻车机系统的核心设备之一,其可靠性直接影响到整个系统。一般重车调车机的电机由接触器控制，操作人员在机车上操作，此种控制方式存在系统故障率高，损坏更新周期短，安全性和运行可靠性低等缺点，同时也造成了一定的电能浪费。而采用变频调速系统便能改善这些缺点，提高重车调车机系统运行的自动化水平。下面，我们来介绍易能EN500变频器，在某电厂翻车机系统重车调车机中的应用。

设备介绍

翻车机系统：翻车机系统主要由翻车机、拨车机(重车调车机)、迁车台、推车机(空车调车机)等单机设备组成。

重车调车机：重车调车机是翻车机的前端的设备，安装于翻车机的进车端，行走在与重车线平行的钢轨上，即能牵引整列重车，也可将单节重车送入翻车机本体，同时将翻车机内已翻卸完的空车推出，主要由车体、行车走轮、导向轮、调车臂架、行走传动装置、液压系统、缓冲器、调车机轨道等组成。

系统配置

该重车调车机系统配置了一台易能EN500系列355KW变频器采取无感矢量控制驱动四台55KW电机，以一拖四的形式拖动负载，保证四台电机运行的同步性。变频器接收中控上位机发出的启、停、正/反转、多段速等指令控制重车调车机的行进方向和速度，实现重车机调车机的软启停，高低速牵车和接车、准确停止等动作。

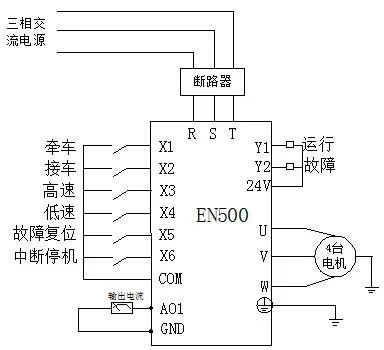

接线示意图

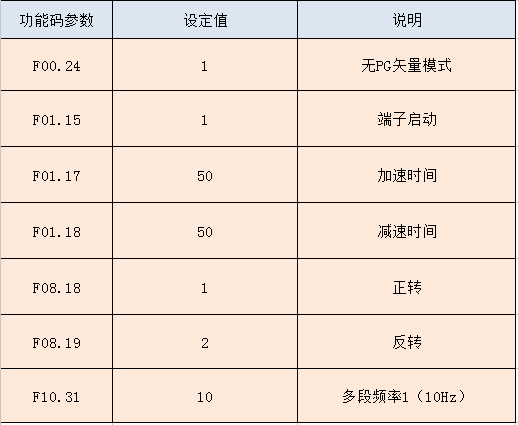

部分参数设置

应用优势

重车调车机系统采用易能EN500变频器后，使系统节电效果明显，延长了机械设备的使用寿命，降低了噪音污染和环境污染，改善了劳动条件。

易能EN500变频器性能优异，调试便捷，使电机启停平缓，无明显机械冲击，停车时定位精准，能更好地满足工艺要求，节省了劳动力，提高了作业效率。

易能EN500变频器提供了完善的过流、过压、欠压、过载等保护功能，使系统运行安全可靠，深得用户信赖。

易能EN500变频器实现了一拖四开环矢量控制的完美应用，保证了整机设备低频大力矩输出，确保了设备稳定运行，满足了客户的使用要求。
