PLC闪烁电路计数停止

PLC闪烁电路计数停止

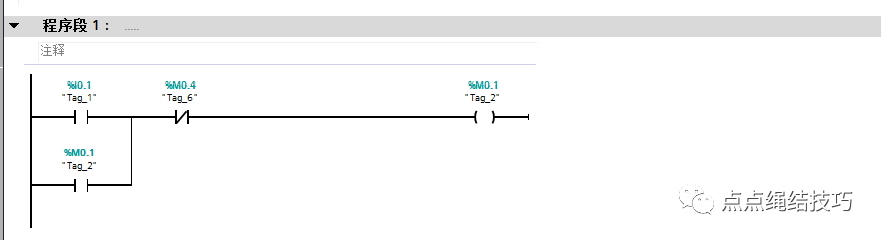

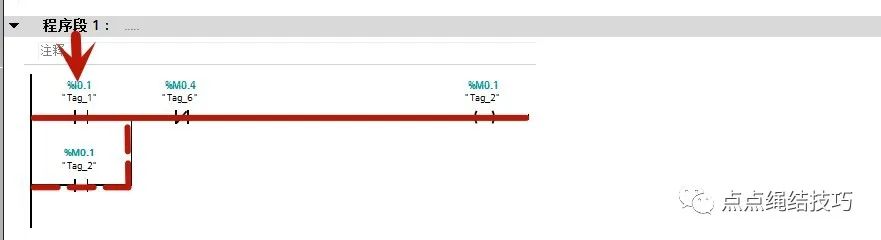

按下启动按钮I0.1，继电器M0.1接通并自锁

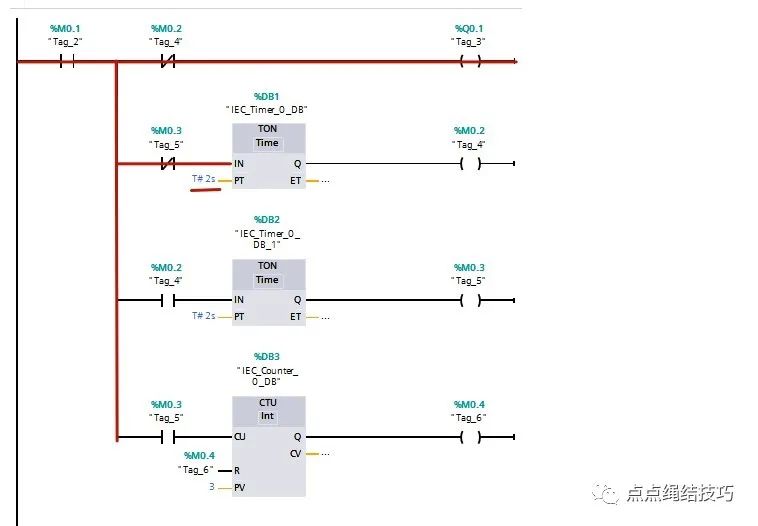

M0.1接通，其常开点闭合接通线圈Q0.1，并且启动时器DB1

当计数器DB1到达设定时间，计时器输出接通继电器M0.2

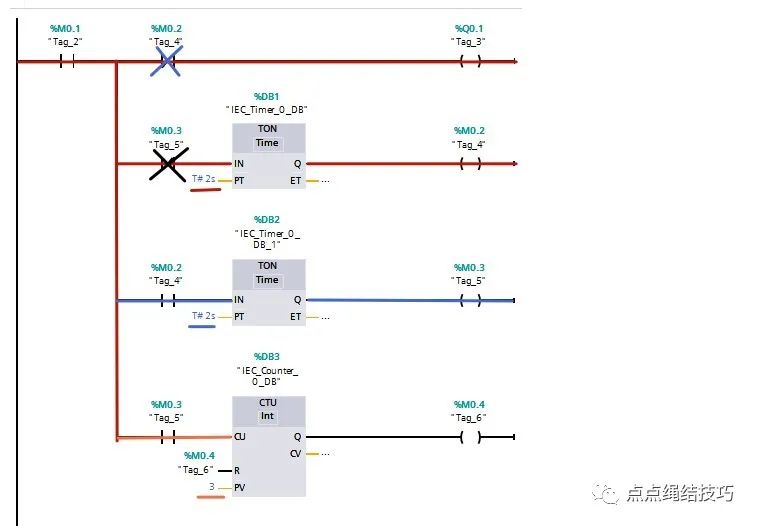

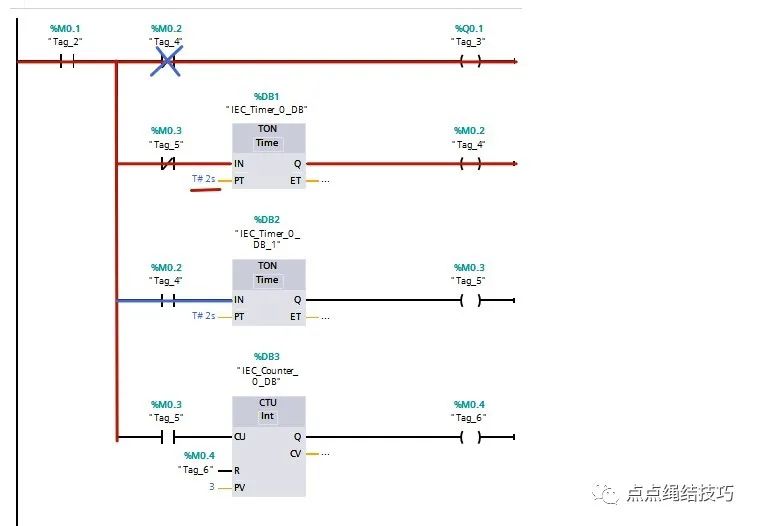

M0.2接通，其常开点闭合接通计时器DB2，其常闭点断开切断线圈Q0.1

计时器DB2到达设定时间，接通继电器M0.3

继电器M0.3接通，其常开点闭合接通计数器，计数器完成一次计数

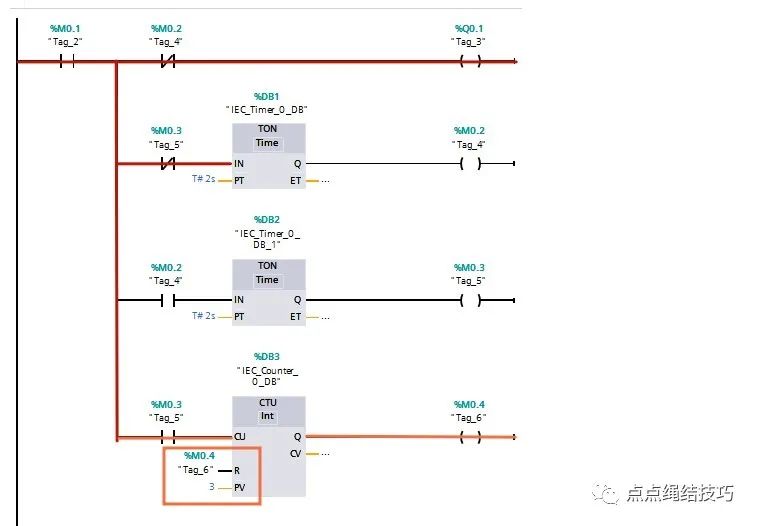

当计数器达到设定计数时，接通继电器M0.4，M0.4接通后复位计数器

并且继电器M0.4常闭点断开，切断M0.1停止电路。
