什么是位逻辑指令？plc位逻辑指令有哪些？plc位

位逻辑指令是plc编程中最基本、使用最频繁的指令，按不同的功能和用途具有不同的形式，总的来说可以分为下述几大类：标准位逻辑指令、置位/复位指令、立即位逻辑指令、其他位逻辑指令。

位逻辑指令分类

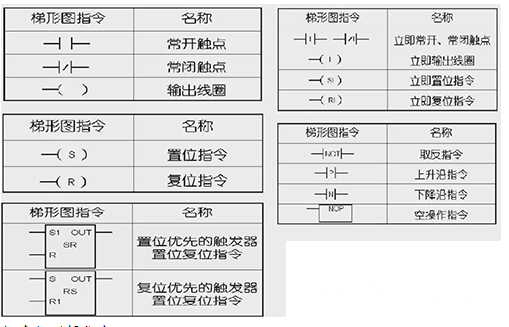

标准位逻辑指令包括常开触点、常闭触点和输出线圈指令；置位/复位指令包括置位指令、复位指令、置位优先RS触发器指令和复位优先RS触发器指令；立即位逻辑指令包括立即常开或立即常闭触点指令、立即输出线圈指令、立即置位指令、立即复位指令，指令中都带有I标识；其它位逻辑指令包括取反指令、上升沿指令、下降沿指令和空操作指令。

标准位逻辑指令

下面昌晖仪表以起保停控制程序为例来讲解一下位逻辑指令的使用。要求编写起保停控制程序，即按下瞬动按钮I0.0启动电动机Q0.0，按下瞬动按钮I0.1停止电动机Q0.0。首先，昌晖仪表双击桌面上的STEP7-Micro/WIN SMART编程软件图标，启动编程软件，从指令树的位逻辑指令选项中选择一个常开触点，拖放到程序编辑器的程序段1中，输入地址I0.0作为启动触点，拖动一个常闭触点与其串联，输入地址I0.1作为停止触点，拖放一个输出线圈，输入地址Q0.0作为起保停电路的输出线圈。

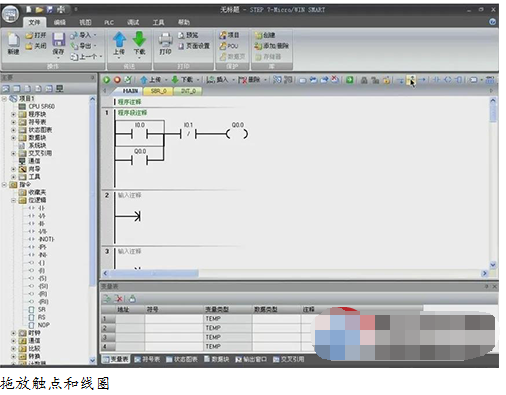

拖放触点和线圈

在常开触点I0.0的下方拖放一个Q0.0的常开触点，单击工具栏中的插入向上垂直线按钮与其并联，作为自锁触点，这样一个简单的起保停控制程序的编写就完成了。编译、下载程序到S7-200 SMART。单击菜单中的下载按钮，在打开的通信对话框中选择要访问的CPU，单击确定进行下载，下载完成后关闭对话框。

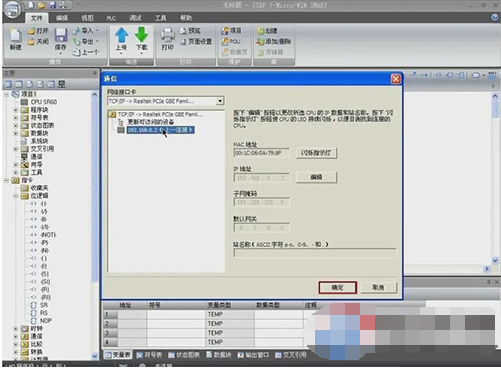

下载程序
