德国elmos最新产品72V三相半桥驱动器E523.50介绍

12/24V车载和48V板级电网供电的汽车应用及24V至60V供电电源的工业应用

        德国elmos公司日前宣布推出一款用于直流无刷（BLDC）电机的72V三相半桥驱动器E523.50，产品应用于12/24V车载和48V板级电网供电的汽车应用及24V至60V供电电源的工业应用，该IC符合AEC-Q100标准0级（150°C）需求。


数字RUN引脚和六个数字输入控制三个全桥门极驱动（三个高端和三个低端门极驱动）。 该IC可配置为六个直接控制输入或三个使能和三个PWM（脉冲宽度调制）输入。 对于后一种配置，死区时间可以自动生成，或使用外部电阻设置。

       该器件集成了DC/DC降压转换器，可为11V的门极电压提供100mA的驱动和其他负载驱动。内部3.3V控制单元能够为微控制器提供高达20mA的电流。可以驱动外部高压高功率晶体管以实现更高的负载需要。

       其中器件的特性还包括综合诊断和保护功能。两个错误输出显示任何过电流，低电压和过高的温升。QFN的底板金属焊盘封装结构使其具有出色的传热性能，使芯片最高工作结温甚至可以达到极限的170°C。

特性：

•        B6-NMOS桥的门极驱动电路；
       •        供电电压范围12V至72V（低至7V，峰值至76V）；
       •        内置11V/100mA的 DC/DC转换器；
       •        3.3V的微处理器提供高达20mA电流，可通过外部升压晶体管提供更高的负载电流；
       •        200mA门极驱动电流，包括保护功能；
       •        集成反电动势检测；
       •        峰值结温=+150℃；

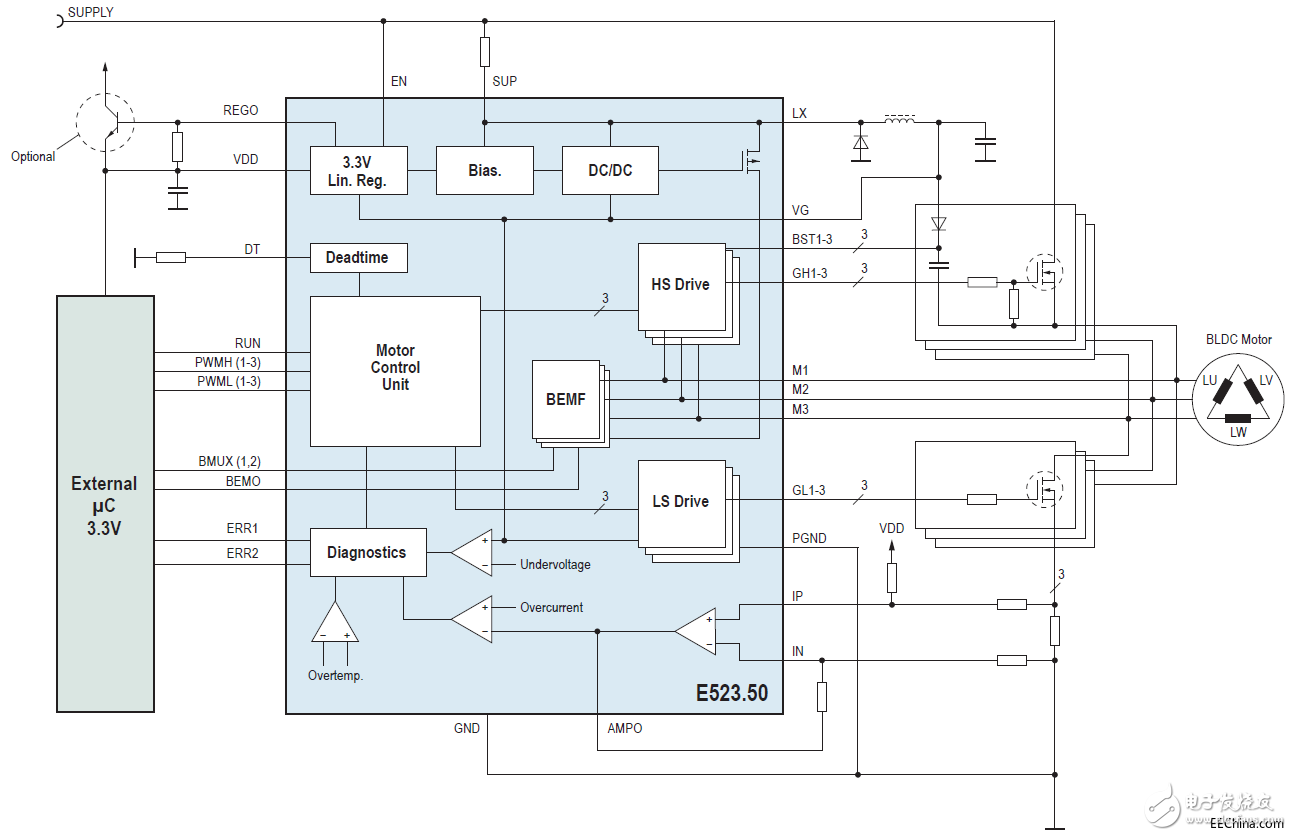

典型的应用：
