如何使用西门子PLC通过以太网模块和触摸屏建立

方案描述

西门子S7 300PLC通过BCNet以太网模块和西门子SMART IE触摸屏建立以太网通讯。

硬件配置

所需硬件设备：S7300PLC；以太网通讯模块BCNet-S7MPI；SMART IE触摸屏（以SMART 700 IE为例）。

如图：将BCNet-S7MPI以太网模块安装在S7300PLC的MPI通讯口或者DP通讯口上，BCNet-S7MPI的网口连接到SMARTIE触摸的通讯端口上。

1、新建项目

打开WinCC flexible软件，点击“项目”-“新建”，选择相应的触摸屏型号（SMART 700 IE），点击“确定”。

2、新建连接

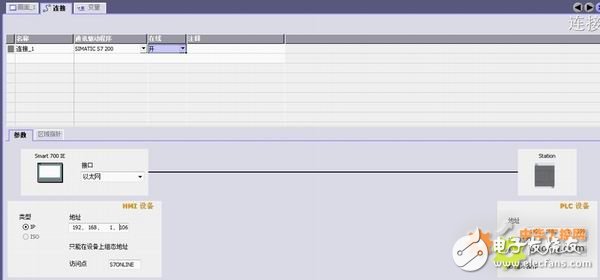

双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 200”通讯驱动程序；

在“参数”中：“接口”选择“以太网”；在“HMI设备”中：“地址”填入触摸屏的IP地址（如：192.168.1.106）；在“PLC设备”中：“地址”填入BCNet-S7MPI的IP地址（如：192.168.1.188），其它设置默认。

3、新建变量

双击“通讯”下的“变量”，新建与S7 300连接的变量（V区对应S7300的DB1，其他数据区不变）。

4、新建画面

5、触摸屏程序下载

“模式”，选择“以太网”； “计算机名或IP地址”填入触摸屏的IP地址（如：192.168.1.106），点击“传送”。
