变频器逆变电路原理图

时间:2018-08-03 08:30

人气:

作者:admin

标签: 变频器

导读:变频器逆变电路原理图-变频器(Variable-frequency Drive,VFD)是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。...

变频器(Variable-frequency Drive,VFD)是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。

变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。

逆变电路原理

逆变电路可看作两个半桥逆变电路的组合。电路原理如图4-15(a)所示。直流电压Ud接有大电容C,使电源电压稳定。电路中的4个桥臂,桥臂1、4和桥臂2、3组成两对,工作时,设t2时刻之前VT1、VT4导通,负载上的电压极性为左正右负,负载电流io由左向右。t2时刻给VT1、VT4关断信号,给VT2、VT3导通信号,则VT1、VT4关断,但电感性负载中的电流io方向不能突变,于是VD2、VD3导通续流,负载两端电压的极性为右正左负。当t3时刻io降至零时,VD2、VD3截止,VT2、VT3导通,io开始反向。同样,在t4时刻给VT2、VT3关断信号,给VT1、VT4导通信号后,VT2、VT3关断,io方向不能突变,由VD1、VD4导通续流。t5时刻io降至零时,VD1、VD4截止,VT1、VT4导通,io反向。如此反复循环,两对交替各导通180°。其输出电压uo和负载电流io如图4-15(b)所示。

经数学分析或实际测试,均可得出基波幅值Uolm和基波有效值Uol分别为

Uolm=1.27Ud (4-3)

Uol=0.9Ud (4-4)

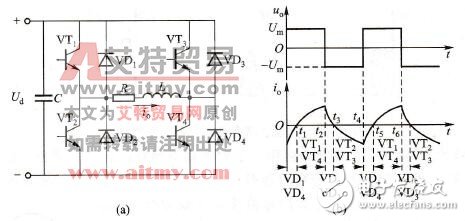

变频器逆变电路原理图

图4-15 逆变电路及工作波形

(a)逆变电路;(b)工作波形

变频器的分类:

变频器的分类方法有多种,按照主电路工作方式分类,可以分为电压型变频器和电流型变频器;

按照开关方式分类,可以分为PAM控制变频器、PWM控制变频器和高载频PWM控制变频器;

按照工作原理分类,可以分为V/f控制变频器、转差频率控制变频器和矢量控制变频器等;

按照用途分类,可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。

应用范围:

目前,变频器已广泛应用于轻、种工业的生产以及人们日常生活中。在钢铁,有金属、石油、石化、化工、化纤、纺织、机械、电子、建材、煤炭、医药、造纸、注塑、卷烟、电梯、行车、供水、中央空调及家用电器等行业普遍应用。
