变频器实现电机的点动控制的常见方法解析

键盘控制

多数变频器的面板上有点动键（键）。点动时，只需按键即可，如图4-7a所示。点动方向、点动频率以及点动时的加、减速时间都通过功能预置来决定。

点动控制

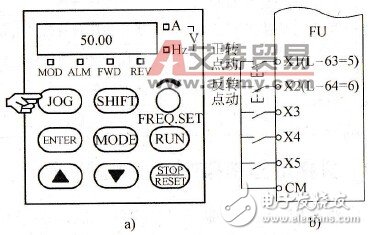

a）键盘控制；b）外接端子控制

2．外接输入端子控制。在多功能输入端子中，任选两个端子（如X1、X2端）作为正、反转点动信号输入端。以康沃CVF-G2系列变频器为例：

将功能码L-63（输入端子X1功能选择）预置为“5”，则该输入端即为“正转点动控制”输入端；

将功能码L-64（输入端子X2功能选择）预置为“6”，则该输入端即为“反转点动控制”输入端。

操作时，接通X1，即为正转点动控制；接通X2，即为反转点动控制。

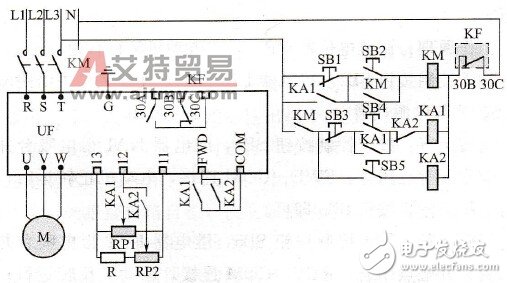

电动机点动运行线路

图中FWD、COM、30B、30C等变频器端子功能如上题说明。接触器KM用来控制变频器是否通电；继电器KA1、KA2分别控制电动机正常运转和点动运转。

工作原理：调节电位器RP1，设定电动机正常运行转速；调节电位器RP2，设定电动机点动运行转速。

首先按下控制按钮SB2，接触器KM得电，使变频器主电路端子R、S、T与电源接通。

正常运行：按下控制按钮SB4，继电器KA1得电吸合并自锁，其常开触点闭合，由电位器RP1输入信号，另一常开触点闭合，FWD-COM连接，电动机按额定转速运行；停止时，按下电动机停止按钮SB3即可。

点动运行：按下控制按钮SB5，继电器KA2得电吸合，其常开触点闭合，由电位器RP2输入信号，另一常开触点闭合，FWD-COM连接，电动机按点动转速运行；松开SB5，电动机停止。
