PLC在商场照明中的控制设计方案

一.引言

随着现代控制技术的不断发展,照明控制的智能化要求也越来越高。 采用智能照明控制系统不仅能为照明提供多种艺术效果,更能带来节约能源和降低运行费用的好处控制要求；某商场在一天的不同时间段，灯光的照射强度是不同的，下面给大家介绍一下PLC是如何运用在商场照明中的。

二.控制要求

某大型商场照明总功率为100KW，为了达到照明自动控制的目的，采用奥越信PLC进行控制，商场照明负荷分为五组，每组20KW，并设初始状态为早上7:30按下启动按钮。其全天的照明度要求随时间变化如下：

1.7:30--8:00，过渡暗光，照明功率为20KW。

2.8:00--9:30，客少减光，照明功率为60KW。

3.9:30--16:00，稍减光，照明功率为80KW。

4.16:00--20:30，客多全点灯，照明功率为100KW。

5.20:30--21:00，客少减光，照明功率为60KW。

6.21:00--21:30，过渡暗光，照明功率为20KW。

7.21:30--第二天7:30，停止营业，灯灭。

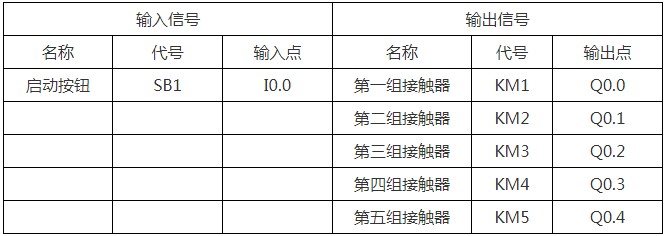

三.控制I/O分配表

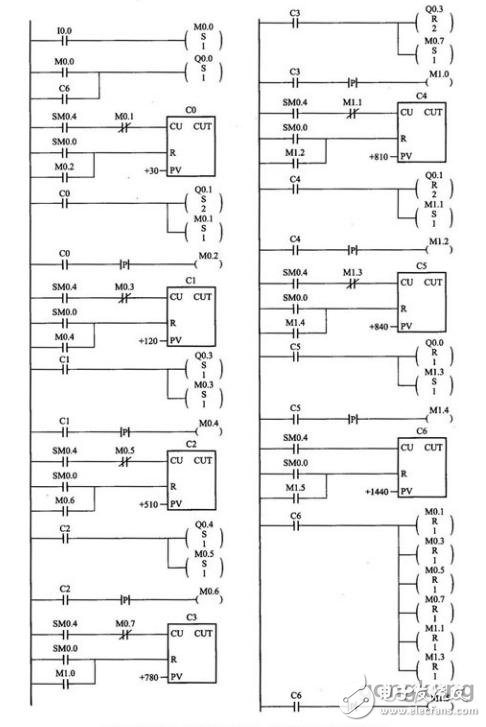

四.PLC控制梯形图及部分说明

下图是按照上述要求编写的程序，如时间或者控制方式不一样，可根据现场进行修改，达到控制要求。

1.当I0.0接通时，第一组接触器闭合，开启20KW的照明灯光，所有计时器都启动。

2.当C0计时完毕时，第二、三组接触器也闭合，再增加40KW的照明强度。

3.当C1计时完毕时，第四组接触器闭合，再增加20KW照明。

4.当C2计时完毕时，第五组接触器闭合，开启最大灯光强度。

5.当C3计时完毕时，第四、五组接触器断开，减光到60KW。

6.当C4计时完毕时，第二、三组接触器断开，减光到20KW。

7.当C5计时完毕时，第一组接触器断开，灯光全灭。

8当C6计时完毕时，复位所有计时，并且开启新一轮的循环计时。

五．总结

智能照明控制系统在确保灯具能够正常工作的条件下，给灯具输出一个最佳的照明功率，既可减少由于过压所造成的照明眩光，使灯光所发出的光线更加柔和，照明分布更加均匀，又可大幅度节省电能，智能照明控制系统节电率可达20%-40%。智能照明控制系统它可在照明及混合电路中使用，适应性强，能在各种恶劣的电网环境和复杂的负载情况下连续稳定地工作，同时还将有效地延长灯具寿命和减少维护成本。采用奥越信PLC和触摸屏实现照明控制,抗干扰性能强,可靠性高,结构简单,实现方便。
