直流电机单通道H桥驱动器芯片SOP/DIP8系列

描述

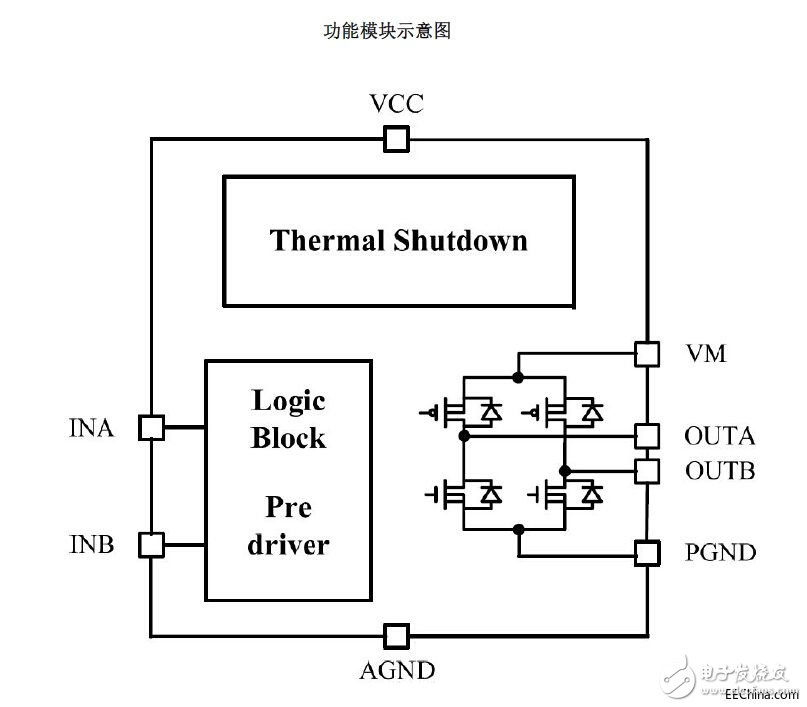

HR1124S/HR1154D是应用于直流电机方案的单通道H桥驱动器芯片。HR1124S/HR1154D的H桥驱动部分采用低导通电阻的PMOS和NMOS功率管。低导通电阻保证芯片低的功率损耗，使得芯片安全工作更长时间。此外HR1124S/HR1154D拥有低待机电流、低静态工作电流。这些性能使能HR1124S/HR1154D易用于玩具方案。

HR1124S/HR1154D内部含有过温关断保护。当负载电机是低阻抗的，或者输出端短路，这样使能HR1124S/HR1154D的输出电流急剧上升，同时内部温度也急剧上升。当芯片温度超过最大温度阈值（典型150℃），HR1124S/HR1154D会关断所有的输出，防止潜在安全隐患。只有当确认了芯片回归到安全的工作温度，内置温度迟滞电流才重新控制驱动电路。

应用

锂电池供电直流电机驱动

玩具机器人驱动控制等

型号选择

Part Number Package

HR1124S SOP 8

HR1154D DIP 8

特点

●内置PMOS、NMOS的单通道H桥驱动器

●四种驱动功能：正传、反转、停转和刹车功能

●低RDS（ON）电阻（0.3Ω），连续输出电流：

HR1124S:1.2A（SOP8）;

HR1154D:1.5A（DIP8）;

●低待机电流（0.01uA）和低静态工作电流（0.2mA）

●低工作电压

●宽电压供电，1.8V-6.8V

●内置过温关断保护电路

●符合RoHS标准
