uln2003驱动直流电机程序

ULN2003作用

ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。可直接驱动继电器等负载。

输入5VTTL电平，输出可达500mA/50V。

ULN2003是高耐压、大电流达林顿系列，由七个硅NPN达林顿管组成。 该电路的特点如下： ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V的工作电压下它能与TTL和CMOS电路 直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。

ULN2003 是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。

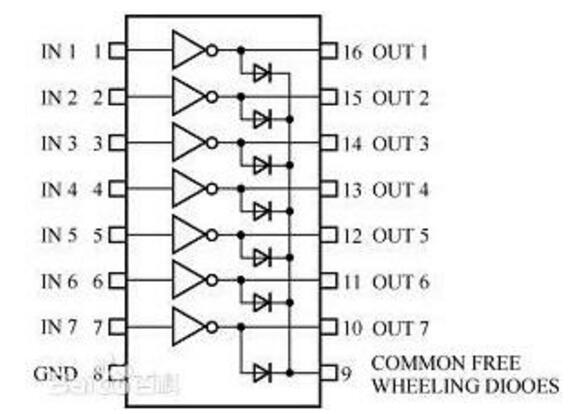

uln2003引脚图及功能

引脚1：CPU脉冲输入端，端口对应一个信号输出端。

引脚2：CPU脉冲输入端。

引脚3：CPU脉冲输入端。

引脚4：CPU脉冲输入端。

引脚5：CPU脉冲输入端。

引脚6：CPU脉冲输入端。

引脚7：CPU脉冲输入端。

引脚8：接地。

引脚9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极。用于感性负载时，该脚接负载电源正极，实现续流作用。如果该脚接地，实际上就是达林顿管的集电极对地接通。

引脚10：脉冲信号输出端，对应7脚信号输入端。

引脚11：脉冲信号输出端，对应6脚信号输入端。

引脚12：脉冲信号输出端，对应5脚信号输入端。

引脚13：脉冲信号输出端，对应4脚信号输入端。

引脚14：脉冲信号输出端，对应3脚信号输入端。

引脚15：脉冲信号输出端，对应2脚信号输入端。

引脚16：脉冲信号输出端，对应1脚信号输入端。

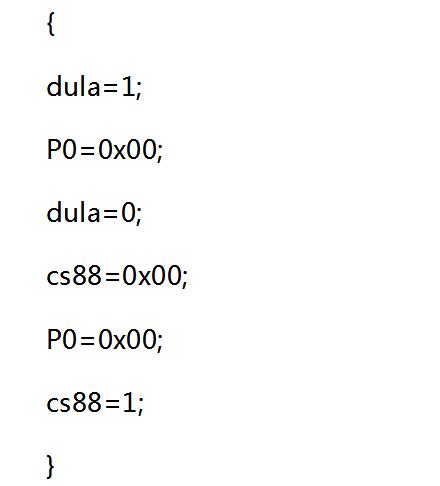

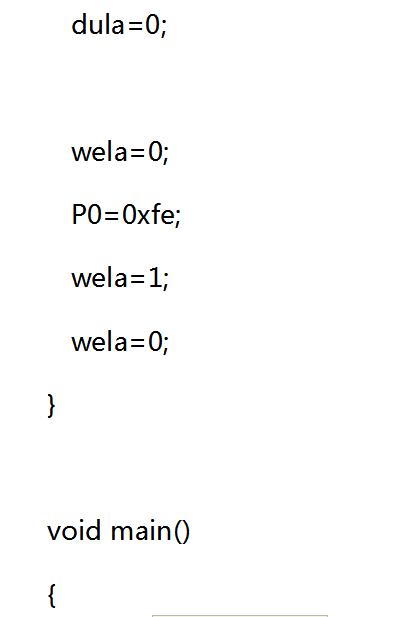

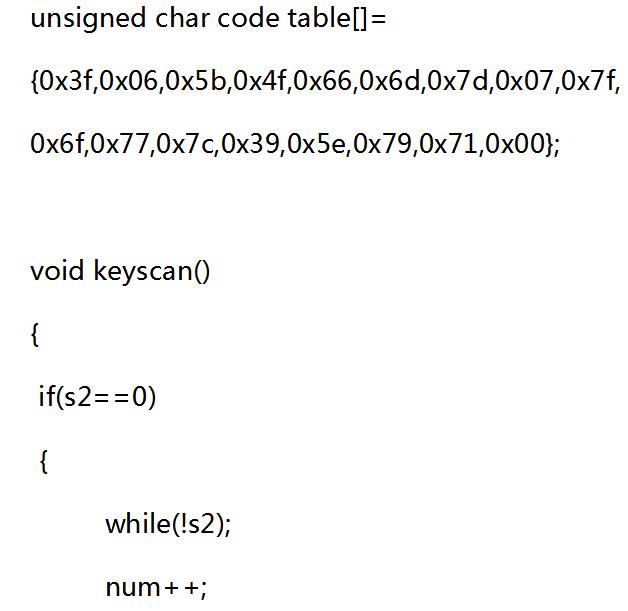

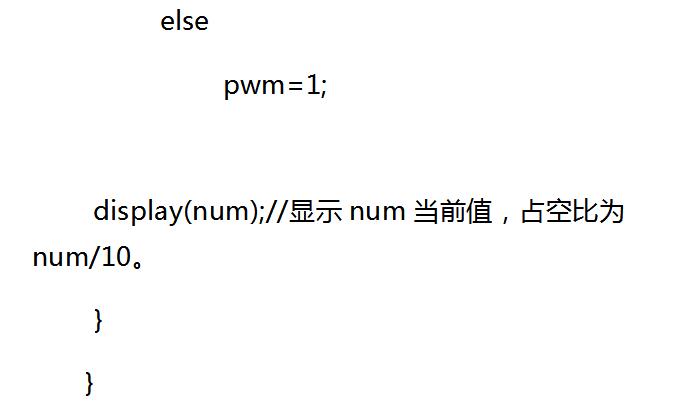

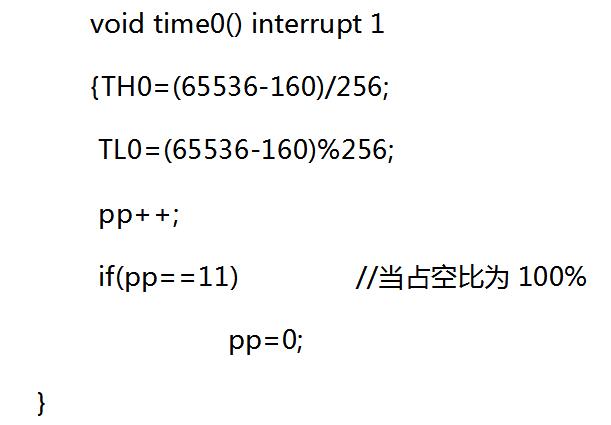

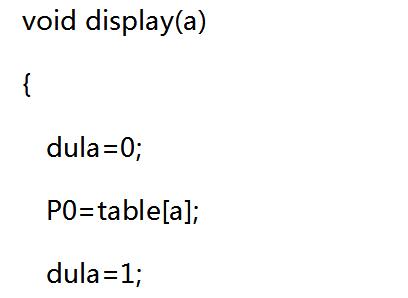

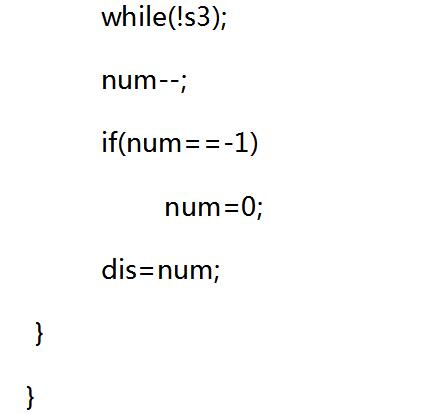

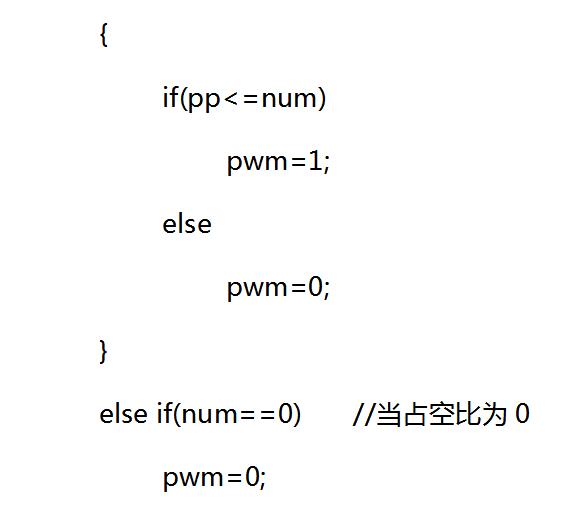

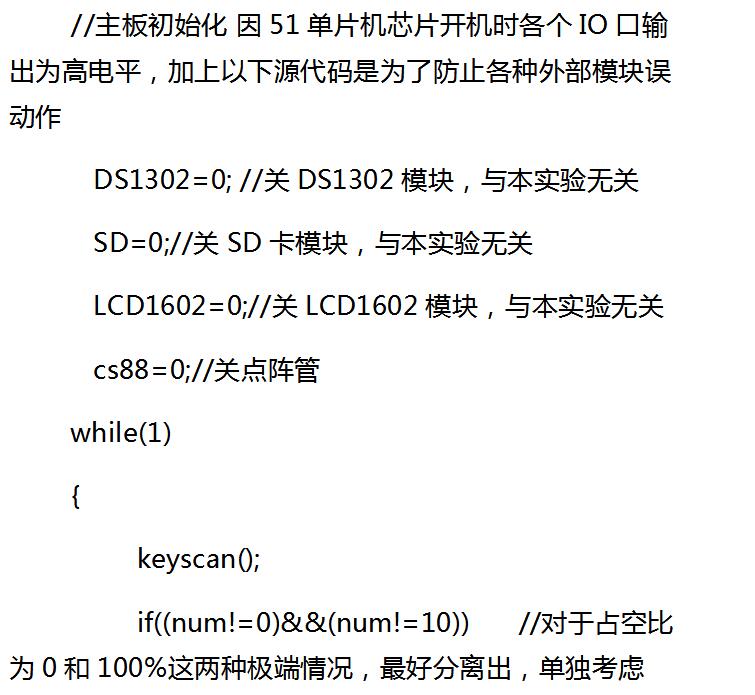

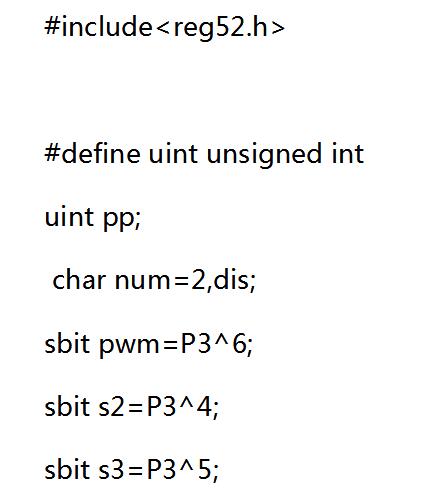

uln2003驱动直流电机程序

本设计是基于STC89C52单片机和ULN2003芯片驱动的直流电机。并在数码管显示当前速度级数。具有正传和PWM10级调速等功能。速度的控制是由PWM输入信号来完成的。通过调节pwm信号的占空比来完成速度的控制。

（1） 通过52单片机加载程序， ULN2003做驱动控制直流电机旋转。

（2 ） 用按键增加或者减小当前的旋转速度，可以控制10级变速。

（3 ） 用数码管显示当前旋转的速度级数。

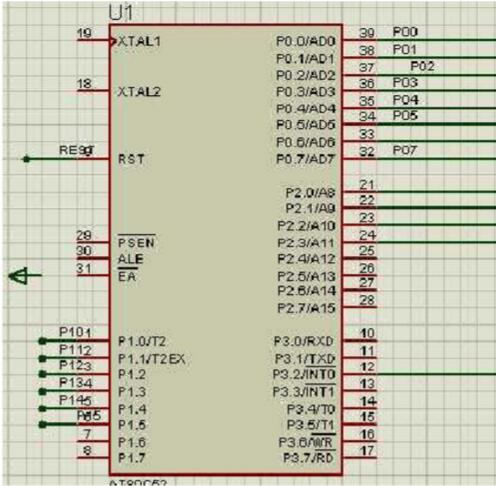

原理图（最小系统）

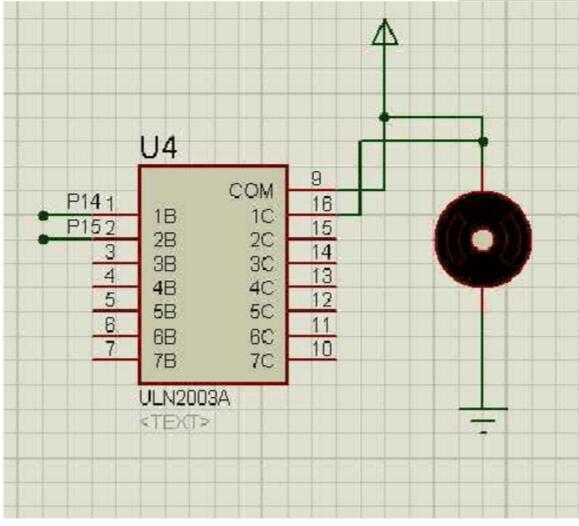

驱动芯片

uln2003驱动直流电机程序
