判断三相电机绕组及首尾的方法

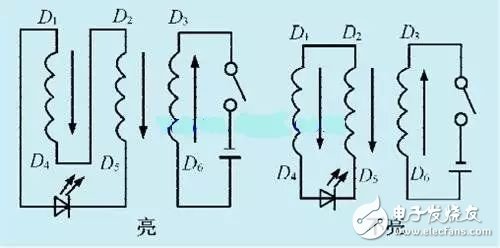

判断三相电机绕组及其首尾的方法很多，如用发光二极管来判断，简便易行，安全迅速。判断连接电路如图1所示。

（1）同相绕组判断：将两节电池串接，再按极性和发光二极管的一极相接，另一极和电机的任一抽头相接，其余抽头分别和电池的另极触碰，发光二极管亮者为同相绕组。

（2）绕组首尾判断：先把电机任意两相绕组的一端相接，另两端和发光二极管的两极相接，剩下一相绕组的一端和电池的负极相接，另端和电池的另极触碰。

接通瞬间，若发光二极管亮，则电池正极、发光二极管的负极和发光二极管正极所接绕组的另端，同时绕组的首或尾，一次判清。

若不亮，可改换电池的电极或绕组接头再试，若怎么改接发光二极管都不亮，应检查电池、发光二极管和各个接头到亮为止。
