有源滤波器在10 kV 变电站设计中出现裂缝？

问题描述：10 kV 变电站设计安装的有源滤波器自带电抗器在试车阶段出现裂缝，该项目其它装置的10 kV 变电站出现同样问题

测试方案：使用Fluke 435 三相电能质量分析仪测试10 kV 母线谐波含量，通过滤波器投运前和投运后谐波含量对比，分析有源滤波器是否起到滤波效果，以此判断滤波器自带的电抗器是由于自身原因造成裂缝，还是由于甲方供电影响造成的。
       测试结果：有源滤波器在投运前后，10 kV 母线电压谐波，电流谐波没有明显变化，有源滤波器自身测量结果显示，电流谐波下降非常明显。经甲方专家组讨论，滤波器厂家参数设置有问题。


图1：10 kV 变电站，有源滤波器


图2：有源滤波器内部结构


图3：电抗器破损部位

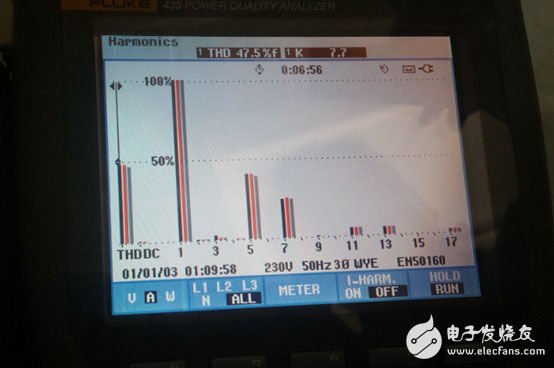

图4：滤波器未投运测试10 kV 母线谐波电流含量

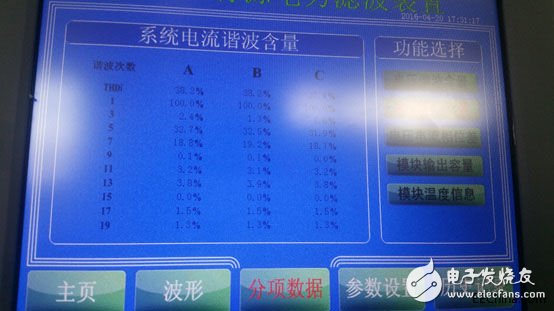

图5：滤波器未投运自显示谐波电流含量

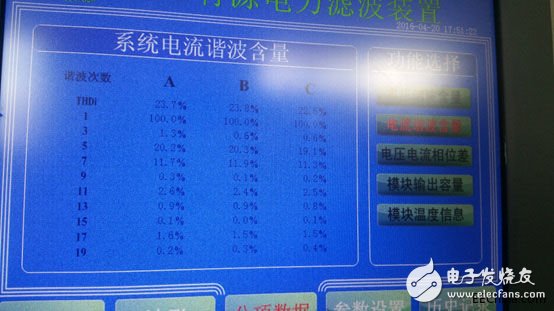

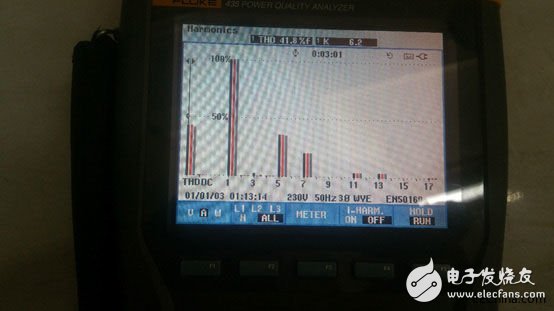

图6：滤波器投运后测试谐波电流含量
