基于200PLC的无线MODBUS通讯

看到有人提出这个连接问题。刚好手头屏与PLC都有，考虑到西门子200SMART本体集成的RS485通讯口不支持PPI协议，先编程将PLC通讯口初始化为支持MODBUS协议自由口，然后再来连接屏。

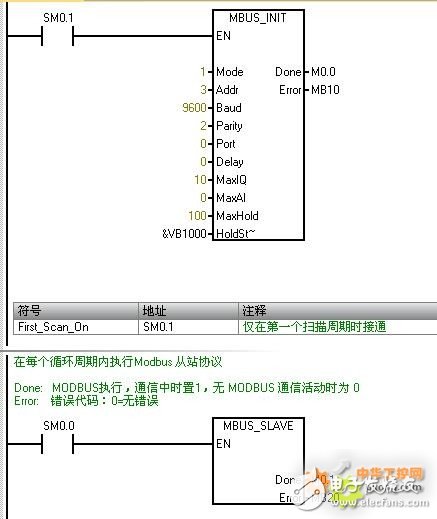

1.PLC端将以下程序下载运行（200SMART PLC通讯口地址3，波特率9600，偶校验）

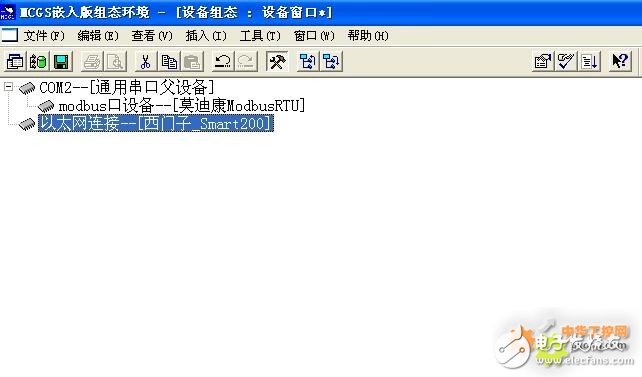

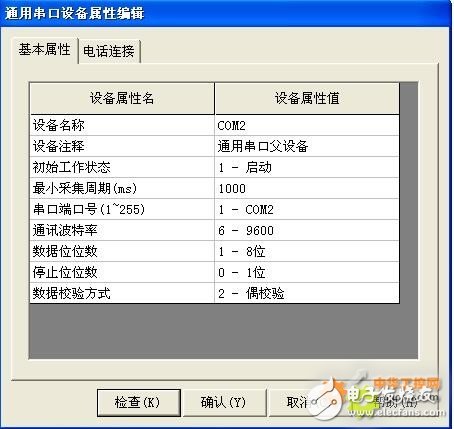

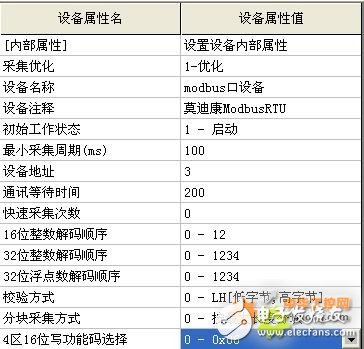

2.屏端组态连接如下（使用标准莫迪康MODBUS-RTU协议，屏端COM2口设置9600，8，偶，1）

3.连接屏COM2与PLC PORT 0，下载组态程序运行后，屏与PLC无法连接。但是使用串口软件连接PLC可以通讯（发送标准格式MODBUS-RTU报文，PLC有回应），说明初始化PLC通讯口没有问题。现在怀疑昆仑通态的触摸屏能否以这种方式连接200SMART。有这样用过的案例吗？

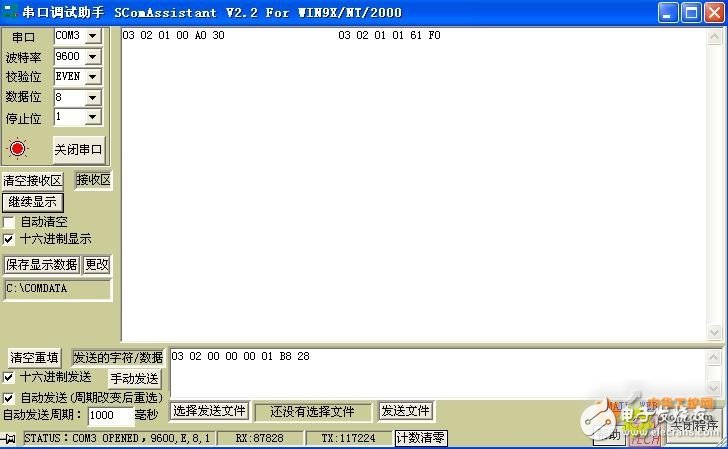

串口软件有回应报文

备注：200SMART PLC与昆仑通态屏使用以太网连接已经成功。
