人机界面HMI的8大知识点汇总

　　一、HMI简介

　　HMI是HumanMachineInterface的缩写，“人机接口”，也叫人机界面。人机界面（又称用户界面或使用者界面）是系统和用户之间进行交互和信息交换的媒介，它实现信息的内部形式与人类可以接受形式之间的转换。凡参与人机信息交流的领域都存在着人机界面。

　　二、HMI的接口种类

　　HMI的接口种类很多，有RS232、RS485、CAN、RJ45网线接口。

　　举个例子来说，在一座工厂里头，我们要搜集工厂各个区域的温度、湿度以及工厂中机器的状态等等的信息。通过一台主控器监视并记录这些参数，并在一些意外状况发生的时候能够加以处理。这便是一个很典型的SCADA/HMI的运用。

　　一般而言，HMI系统必须有几项基本的能力：

　　实时的资料趋势显示——把撷取的资料立即显示在屏幕上。

　　自动记录资料——自动将资料储存至数据库中，以便日后查看。

　　历史资料趋势显示——把数据库中的资料作可视化的呈现。

　　报表的产生与打印——能把资料转换成报表的格式，并能够打印出来。

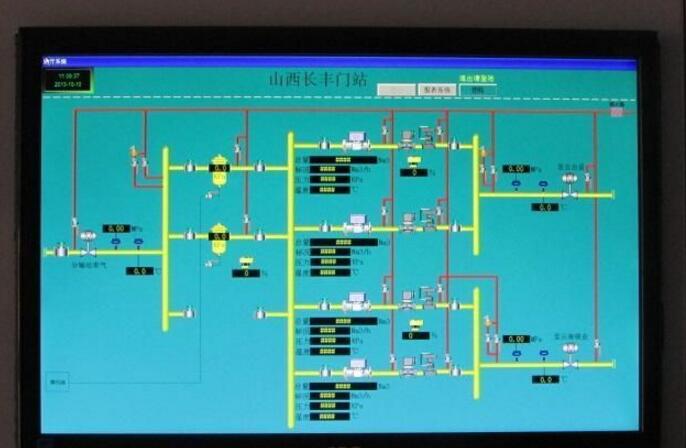

　　图形接口控制——操作者能够透过图形接口直接控制机台等装置。

　　警报的产生与记录——使用者可以定义一些警报产生的条件，比方说温度过度或压力超过临界值，在这样的条件下系统会产生警报，通知作业员处理。

　　三、HMI人机界面产品的组成及工作原理

　　人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件。使用者都必须先使用HMI的画面组态软件制作“工程文件”，再通过PC机和HMI产品的串行通讯口，把编制好的“工程文件”下载到HMI的处理器中运行。

　　四、HMI人机界面产品的基本功能

　　1）设备工作状态显示;

　　2）数据、文字输入操作，打印输出;

　　3）生产配方存储，设备生产数据记录;

　　4）简单的逻辑和数值运算;

　　5）可连接多种工业控制设备组网。
