基于DDS的任意波信号发生器机交互系统设计

1 引言

信号源作为一种基本电子设备无论是在教学、科研还是在工程技术保障中，都有着广泛的使用。随着科学技术的发展和DDS技术的成熟，基于DDS的任意波信号发生器已成为信号源的主流。目前DDS任意波信号发生器广泛使用中文液晶显示器已成为一个趋势。

本文以Hynix公司生产的HMS30C7202工业级处理器作为控制器，以矩阵键盘作为输入设备，以AMPIRE公司生产的AM-320240LTNQW-00H TFT LCD显示屏作为显示输出设备，研究设计了相应的硬件电路与显示驱动程序，在此基础上完成了人机交互中英文显示系统的设计。

2 显示系统总体方案设计

显示系统由硬件和软件两部分构成，如图1、图2所示。

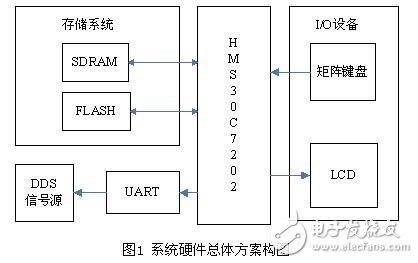

硬件部分以HMS30C7202微处理器为核心，FLASH和SDRAM作为存储设备，从矩阵键盘接受输入，并在LCD上显示相应内容，同时通过UART与DDS信号源进行通讯。存储系统中的FLASH用来固化程序及保存波形数据和系统参数；SDRAM是系统上电正常运行后的代码和数据载体。

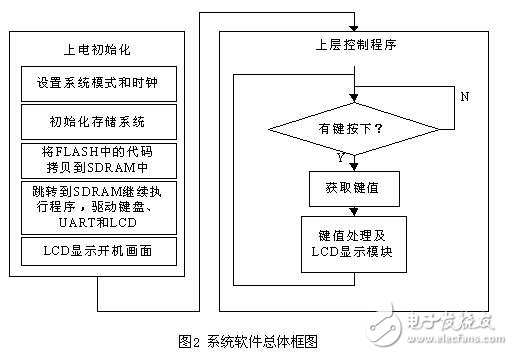

软件部分又可分成底层驱动程序和上层控制程序两部分。底层驱动包括设置系统模式和时钟，初始化存储器，代码拷贝，初始化LCD控制器，中断控制器和UART控制器等。上层控制程序不断查询是否有键按下。若有键按下，则执行相应的任务，LCD显示相应内容；同时若需要，通过UART向DDS信号源发出控制命令。
