MCGS与西门子PLC的连接与调试

　　MCGS与西门子PLC的连接与调试

设备窗口是MCGS 系统的重要组成部分，负责建立系统与外部硬件设备的连接，使得MCGS能从外部设备读取数据并控制外部设备的工作状态，实现对工业过程的实时监控。

MCGS 实现设备驱动的基本方法是： 在设备窗口内配置不同类型的设备构件，并根据外部设备的类型和特征，设置相关的属性，将设备的操作方法，如硬件参数配置、数据转换、设备调试等都封装在构件之内，以对象的形式与外部设备建立数据的传输通道连接。系统运行过程中，设备构件由设备窗口统一调度管理，通过通道连接，向实时数据库提供从外部设备采集到的数据，从实时数据库查询控制参数，发送给系统其它部分，进行控制运算和流程调度，实现对设备工作状态的实时检测和过程的自动控制。

MCGS 的这种结构形式使其成为一个与设备无关的系统，对于不同的硬件设备，只需定制相应的设备构件，放置到设备窗口中，并设置相关的属性，系统就可对这一设备进行操作，而不需要对整个系统结构作任何改动。

在MCGS 单机版中，一个用户工程只允许有一个设备窗口，设置在主控窗口内。运行时，由主控窗口负责打开设备窗口。设备窗口是不可见的窗口，在后***立运行，负责管理和调度设备驱动构件的运行。

由于MCGS 对设备的处理采用了开放式的结构，在实际应用中，可以很方便地定制并增加所需的设备构件，不断充实设备工具箱。MCGS 将逐步提供与国内外常用的工控产品相对应的设备构件，同时，MCGS 也提供一个了接口标准，以方便用户用VisualBasic 或VisualC++编程工具自行编制所需的设备构件，装入MCGS 的设备工具箱内。MCGS 提供了一个高级开发向导，能为用户自动生成设备驱动程序的框架。

为方便普通工程用户快速定制开发特定的设备驱动程序，MCGS 系统同时提供了系统典型设备驱动程序的源代码，用户可在这些源代码的基础上移植修改，生成自己的设备驱动程序。对已经编好的设备驱动程序，

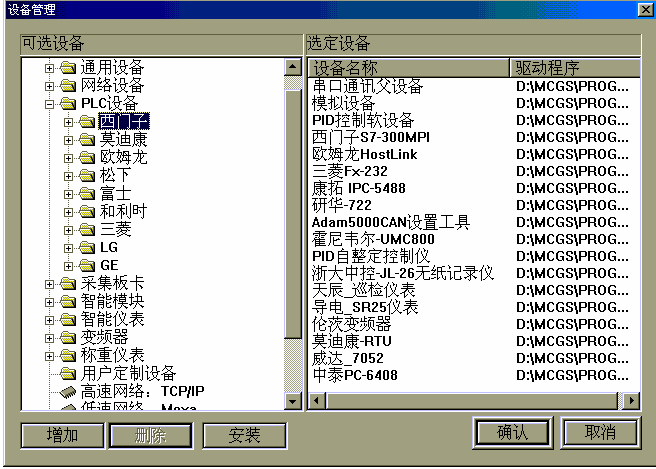

MCGS 使用设备构件管理工具进行管理，单击在MCGS“工具”菜单下的“设备构件管理项”，将弹出如下图所示的“设备管理”窗口：

设备管理工具的主要功能是方便用户在上百种的设备驱动程序中快速的找到适合自己的设备驱动程序，并完成所选设备在Windows 中的登记和删除登记工作等。

MCGS 设备驱动程序的登记和删除登记，在初次使用MCGS设备或用户自己新编设备之前，必须按下面的方法完成设备驱动程序的登记，否则，可能会出现不可预测的错误。

设备驱动程序的登记方法： 如图所示，在窗口左边列出MCGS 现在支持的所有设备，在窗口右边列出所有已经登记设备，用户只需在窗口左边的列表框中选中需要使用的设备，按“增加”按钮即完成了MCGS 设备的登记工作，在窗口右边的列表框中选中需要删除的设备按删除”按钮即完成了MCGS设备的删除登记工作。

MCGS 设备驱动程序的选择，如图所示，在窗口左边的列表框中列出了MCGS 所有的设备（在MCGS Program Derives 目录下所有设备），可选设备是按一定分类方法分类排列，用户可以根据分类方法去查找自己需要的设备，例如，用户要查找康拓IPC-5488采集模板的驱动程序，需要先找采集模板目录，再在采集模板目录下找康拓板卡目录，再在康拓板卡目录下就可以找到康拓按安装按钮可以安装其他目录（非MCGS 的IPC- 5488。\ProgramDerives 目录） 下的设备。

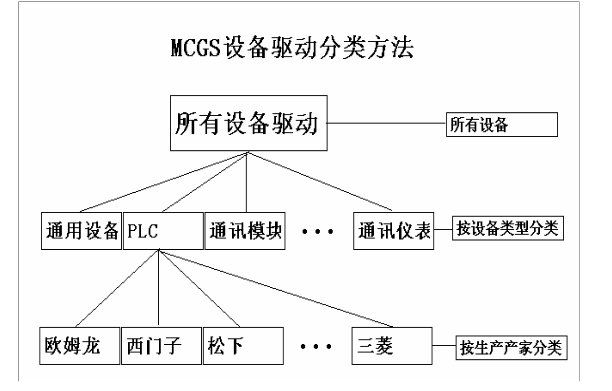

设备目录的分类方法，为了用户在众多的设备驱动中方便快速的找到需要的设备驱MCGSMCGS 所有的设备驱动都是按合理的分类方法排列的，分类方法如下图所示：

MCGS 支持的PLC 系列

MCGS 支持以下系列的PLC 设备：

西门子S7 200 （自由口，PPI接口）、S7_ 300 （MPI 接口;Profibus接口）、S7_400（MPI 接口，Profibus接口）;

莫迪康Modbus-RTU 协议、Modbus-ASCII 协议，Modbus-Plus 协议;

欧姆龙CQM系列、C200系列、CS系列和CV 系列;

三菱EX 系列、AnA 系列

松下FPO、FP1、到FP10系列。

台达SC500/OMC-1系 列、Open_PLC XC_2000 系 列

LG_ LG_ MK S 系列;

GE_90 系列

AB全系列

富士NB 系列

和利时全系列
