常见的人机界面和PLC通讯故障，及解决方案介绍

一台WB236*2000数显四辊卷板机控制系统核心为DVP-64EH00R型PLC与DOP-A57GSTD型人机界面。在使用过程中，出现人机界面故障报警。现以该次故障为例，介绍DVP-64EH00R型PLC与DOP-A57GSTD型人机界面的通讯。

一、故障信息

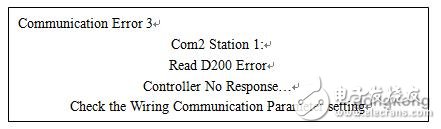

人机界面报警信息为：

查DOP系列人机界面使用手册，Communication Error 3…Controller NoResponse…含义为控制器无响应。从该报警信息看，通讯电缆或通讯端口接触不良的可能性极大，同时不排除PLC、人机界面存在硬件故障的可能。

二、PLC与人机界面的通讯规则介绍

DVP-64EH00R型PLC有RS485、RS232通讯端口各一个。

DOP-A57GSTD型人机界面有COM1、COM2共两个通讯端口。COM1的通讯模式有RS232、RS485及RS422三种。COM2仅有RS232一种通讯模式。

三、维修思路：

（一）针对通讯电缆接触不良可采取的措施：

重新制作RS232、RS485通讯电缆各一条进行更换，用于RS232及RS485通讯模式下的通讯，确保通讯电缆接触良好。

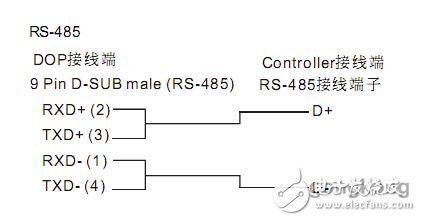

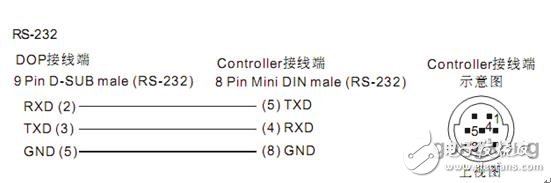

通讯电缆接线图如下：

（二）针对通讯端口接触不良可采取的措施：

分别采用：PLC的RS485通讯端口与人机界面COM1端口在RS485通讯模式下进行通讯；PLC的COM1通讯端口与人机界面的COM1端口在RS232通讯模式下进行通讯；PLC的COM2通讯端口与人机界面的COM1端口在RS232通讯模式下进行通讯。通过不同的通讯端口通讯实测，确定故障通讯端口。

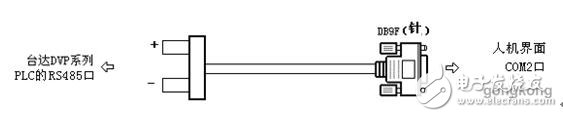

1、用RS485通讯电缆，将PLC的RS485通讯接口与人机界面COM2接口进行连接。人机界面COM2通讯模式设置为RS485。

若故障依旧，可能产生故障的原因为：PLC的RS485接口有故障。

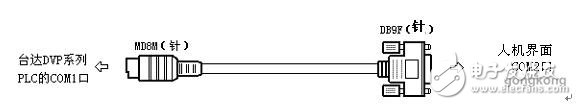

2、用RS232通讯电缆，将PLC的RS232通讯接口与人机界面COM2接口进行连接。人机界面COM2通讯模式设置为RS232。

若故障依旧，可能产生故障的原因为：人机界面的COM2接口有故障。

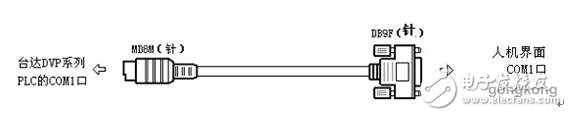

（3）用RS232通讯电缆，将PLC的RS232通讯接口与人机界面的COM1接口进行连接。人机界面COM1通讯模式设置为RS232。

若故障依旧，可能产生故障的原因为：PLC内部寄存器：D14、D34、D200、M0数据出错，需读取PLC程序进行检查。

四、排除故障

按照上述维修思路，重新制作RS485通讯电缆。用RS485通讯电缆将PLC与人机界面进行连接，故障消失，设备恢复正常。从而证明该故障的原因为：通讯电缆存在接触不良，导致PLC与人机界面通讯错误，引起人机界面报警。
