基于维控HMI+PLC智能控制在充绒机上的实现

摘要：充绒机主要要求就是使用上简单，操作方便。丰富大量的配方使用，因为衣服的种类多，配方个数要多，要中文命名。脚本使用地址偏移，固定连续的间隔来设置。主要还有的就是定量补绒和定格充绒的功能。该控制系统主要采用维控人机界面LEVI-700LK，PLC主机使用LX3V-1208MR。 简单方案如下：设备主要可以分为第一步是称重的校准设置，设定好充绒的重量和充绒时间的关系。

‍一、简介

充绒机是一款用来快速简便的给羽绒服进行充绒的设备，利用气阀充气的原理，把绒打进相对应的衣服位置，用充气的时间来代替重量。充绒机大大简便了服装厂员工的工作量，加快了工作效率。

二、工艺要求

充绒机主要要求就是使用上简单，操作方便。丰富大量的配方使用，因为衣服的种类多，配方个数要多，要中文命名。脚本使用地址偏移，固定连续的间隔来设置。主要还有的就是定量补绒和定格充绒的功能。

三、方案

该控制系统主要采用维控人机界面LEVI-700LK，PLC主机使用LX3V-1208MR。

简单方案如下：设备主要可以分为第一步是称重的校准设置，设定好充绒的重量和充绒时间的关系。

第二步就是多格地址的充绒时间切换以及充绒的方式选择。

四、程序简要介绍

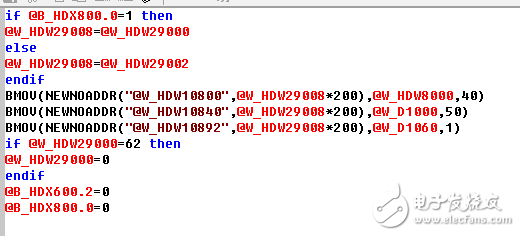

HMI程序：

主画面：进行功能上的选择和对应参数的设置。

PLC部分程序：

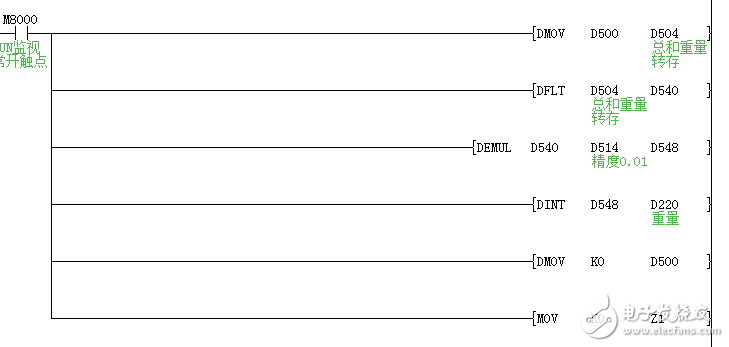

重量处理和总重量累加部分

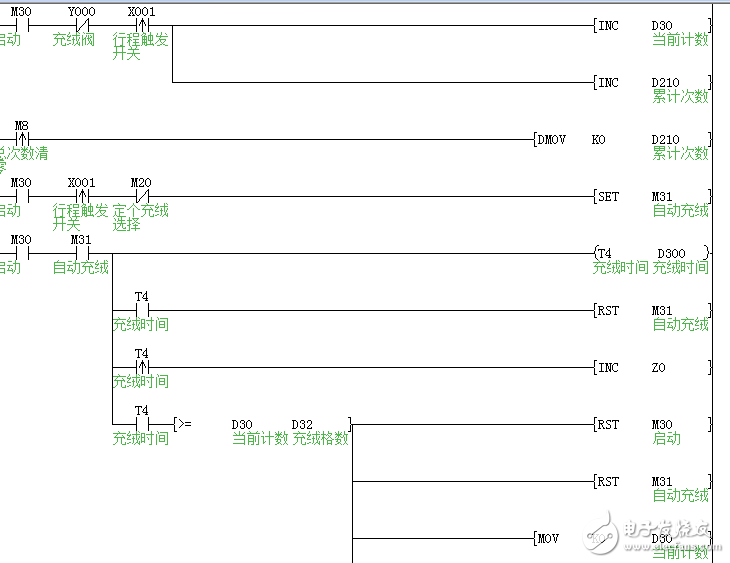

充绒动作

五、工程总结

该设备主要利用了维控HMI简单方便的脚本偏移功能，以及PLC中快速方便的子程序调用使用，各个动作顺序执行以及时间合理设置，在编写上简单易学，清晰明了。而维控HMI在该项目中使用特有的分期付款功能，灵活实用，便于操作。
