基于维控HMI+PLC智能控制涂装系统的实现

一、简介

该系统包含涂装工作所需的每个环节，紧密结合，工作高效。

二、工艺要求

启动后，风机、升降机、震动筛、静电电源、吸粉电磁阀、回收脉冲阀、粉房脉冲阀按时间先后顺序启动。

三、方案

该控制系统主要采用维控人机界面LEVI-102LK，PLC主机采用LX3V-2416MT和一个16EYT.

四、程序简要介绍

HMI设计

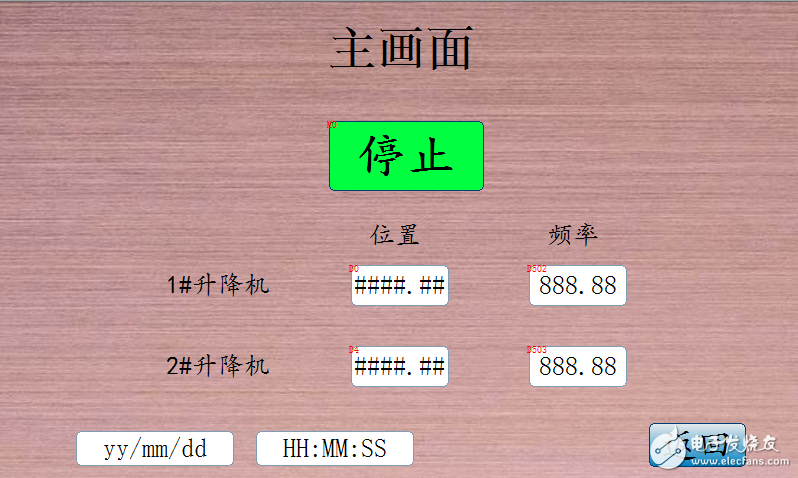

1、主画面

用于显示升降机当前位置和实时频率。

2、手动操作

各环节可单独启停。

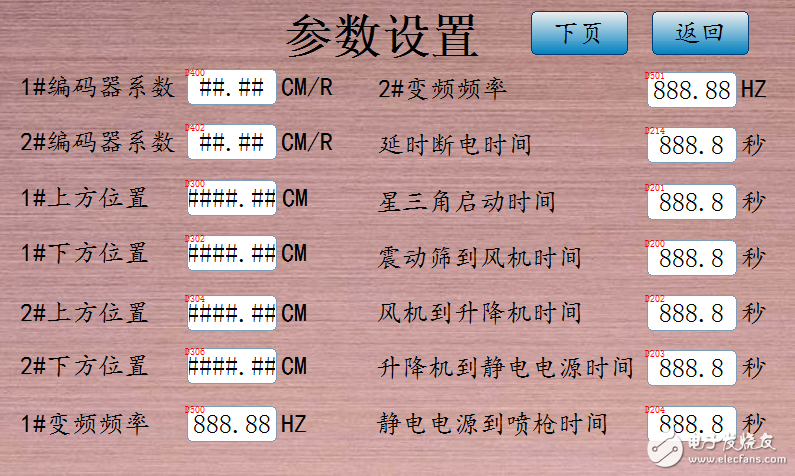

3、参数设置

PLC程序设计

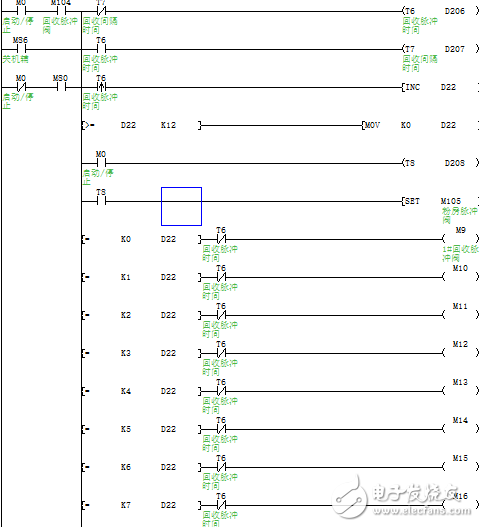

1.12个回收脉冲阀单个轮循启动。

通过变址，批量把触摸屏来的数据进行转浮点等处理。

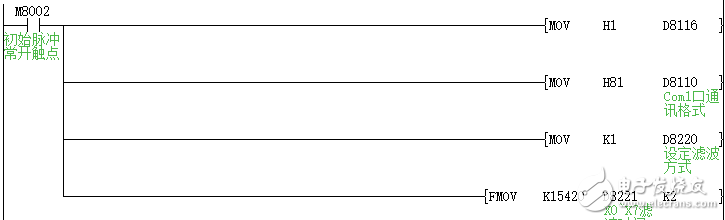

2.输入滤波设置

五、系统图片

六、总结

本系统使用稳定高效，代替原有的手工或者半自动，极大提高了生产效率。
