一图详解PLC的工作方式

PLC工作方式

众所周知，PLC的工作方式为：

循环扫描：也就是从程序的首端到底端、从左端到右端，逐行扫描，不断地重复！

一行字看起来很简单，也很好理解，可实际编程中还是错误多多，这是因为基础不够扎实。那PLC的循环扫描具体是如何运作的呢？我们可以引用一个二分频电路来介绍。

二分频电路

什么叫二分频电路，说一个简单的实例：

一个按钮一个灯泡的点亮与熄灭：第一次按按钮，灯泡点亮，第二次按按钮灯泡熄灭，这就是二分频电路！

二分频电路的实现方式很多，为了更好的体现本期的主题（PLC的工作方式），将采用基本逻辑指令来编写，详细见下图；其中：按钮——X0，灯——Y0。

PLC循环扫描过程

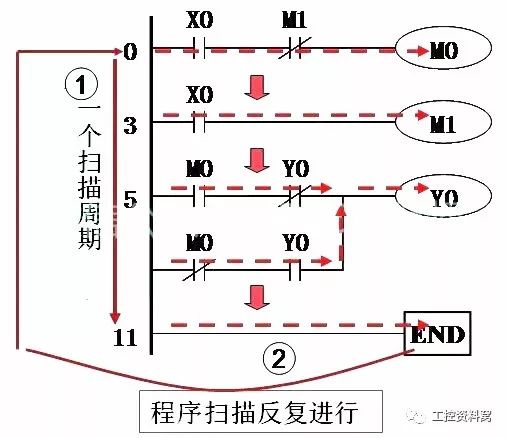

千言万语，不如一张图来得详细：

看不懂没关系，下面有分解动作

以下四图用来解释，按钮第一次按下到释放的过程

——灯点亮。

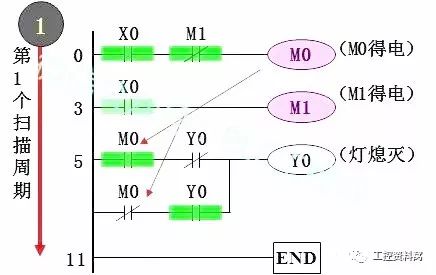

图1、按钮按下前的程序状态

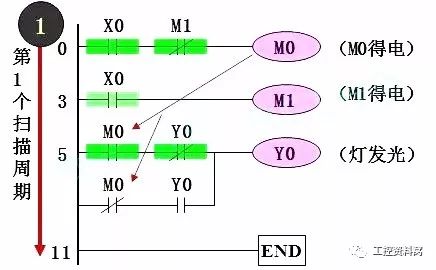

图2、按钮按下，PLC的第一个扫描周期

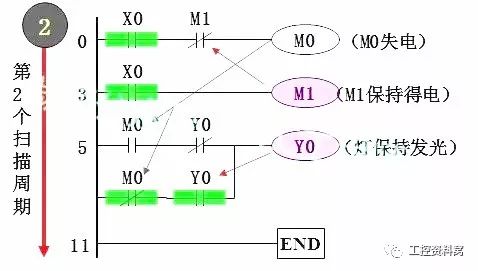

图3、按钮按到底，（还未松开），PLC开始第二个扫描周期（假设是第二个，扫描周期很快的）

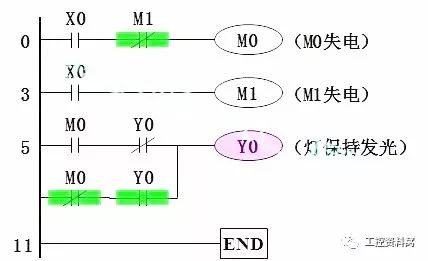

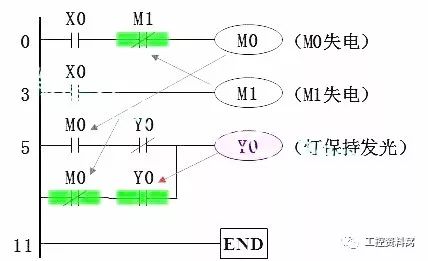

图4、松开按钮后的程序状态

以下四图用来解释，按钮第二次按下到释放的过程

——灯熄灭。

图1、按钮第二次按下前的程序状态

图2、按钮第二次按下，PLC的第一个扫描周期

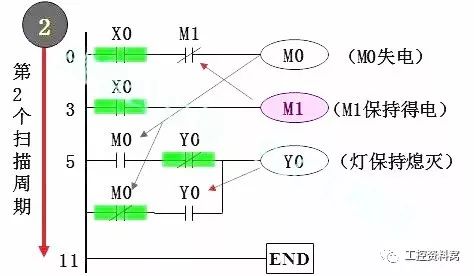

图3、按钮第二次按到底，（还未松开），PLC开始第二个扫描周期

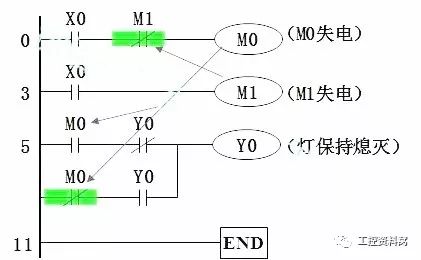

图4、松开按钮后的程序状态
