TL494在电动助力车控制中的应用（TL494工作原理和

　　TL494简介

　　TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。

　　TL494工作原理

　　TL494是一个固定频率的脉冲宽度调制电路，内置了线性锯齿波振荡器，振荡频率可通过外部的一个电阻和一个电容进行调节，其振荡频率如下：

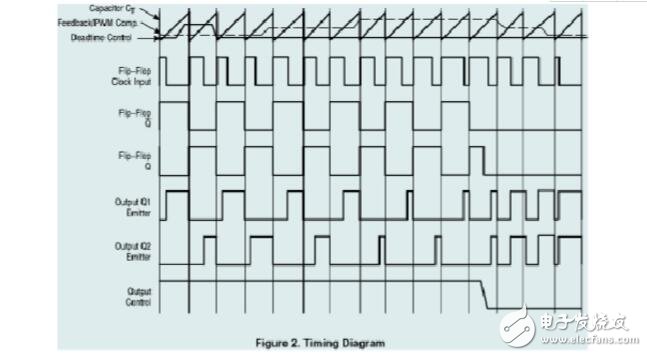

　　输出脉冲的宽度是通过电容CT上的正极性锯齿波电压与另外两个控制信号进行比较来实现。功率输出管Q1和Q2受控于或非门。当双稳触发器的时钟信号为低电平时才会被选通，即只有在锯齿波电压大于控制信号期间才会被选通。当控制信号增大，输出脉冲的宽度将减小。

　　控制信号由集成电路外部输入，一路送至死区时间比较器，一路送往误差放大器的输入端。死区时间比较器具120mV的输入补偿电压，它限制了最小输出死区时间约等于锯齿波周期的4%，当输出端接地，最大输出占空比为96%而输出端接参考电平时，占空比为48%。当把死区时间控制输入端接上固定的电压（范围在0—3.3V之间）即能在输脉冲上产生附加的死区时间。

　　脉冲宽度调制比较器为误差放大器调节输出脉宽提供了一个手段：当反馈电压从0.5V变化到3.5时，输出的脉冲宽度区确定的最大导通百分比时间中下降到零。两个误差放大器具有从-0.3V到（Vcc-2.0）的共模输入范围，这可能从电出电压和电流察觉得到。误差放大器的输出端常处于高电平，它与脉冲宽度调制器的反相输入端进行“或”运算，正电路结构，放大器只需最小的输出即可支配控制回路。

　　当比较器CT放电，一个正脉冲出现在死区比较器的输出端，受脉冲约束的双稳触发器进行计时，同时停止输出Q1和Q2的工作。若输出控制端连接到参考电压源，那么调制脉冲交替输出至两个输出晶体管，输出频率等于脉冲振器的一半。如果工作于单端状态，且最大占空比小于50%时，输出驱动信号分别从晶体管Q1或Q2取得。输出变压器个反馈绕组及二极管提供反馈电压。在单端工作模式下，当需要更高的驱动电流输出，亦可将Q1和Q2并联使用，这时需将输出模式控制脚接地以关闭双稳触发器。这种状态下，输的脉冲频率将等于振荡器的频率。
