三菱PLC六种处理指令操作流程图详解

1．和输入输出有关的指令

（1）输入输出刷新指令REF REF(P)指令的编号为FNC50。FX系列plc采用集中输入输出的方式。如果需要最新的输入信息以及希望立即输出结果则必须使用该指令。如图1所示，当X0接通时，X10～X17共8点将被刷新；当X1接通时，则Y0～Y7、Y10～Y17、共16点输出将被刷新。

2．高速计数器指令

（1）高速计数器置位指令HSCS DHSCS指令的编号为FNC53。它应用于高速计数器的置位，使计数器的当前值达到预置值时，计数器的输出触点立即动作。它采用了中断方式使置位和输出立即执行而与扫描周期无关。如图4所示，[S1.]为设定值（100），当高速计数器C255的当前值由99变100或由101变为100时，Y0都将立即置1。

3．速度检测指令

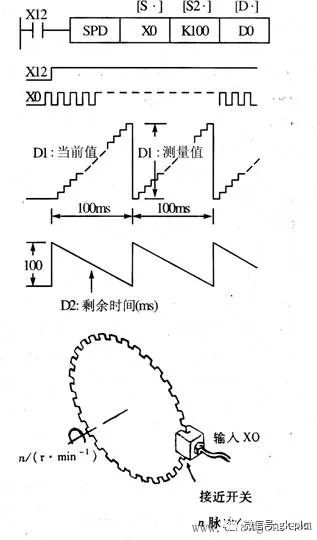

速度检测指令SPD的编号为FNC56。它的功能是用来检测给定时间内从编码器输入的脉冲个数，并计算出速度。如图5所示，[D. ]占三个目标元件。当X12为ON时，用D1对X0的输入上升沿计数，100ms后计数结果送入D0，D1复位，D1重新开始对X0计数。D2在计数结束后计算剩余时间。

4．脉冲输出指令

脉冲输出指令(D)PLSY的编号为FNC57。它用来产生指定数量的脉冲。如图6所示，[S1.]用来指定脉冲频率（2～20000Hz），[S2.]指定脉冲的个数（16位指令的范围为1～32767， 32位指令则为1～2147483647）。如果指定脉冲数为0，则产生无穷多个脉冲。[D .]用来指定脉冲输出元件号。脉冲的占空比为50%，脉冲以中断方式输出。指定脉冲输出完后，完成标志M8029置1。X10由ON变为OFF时，M8029复位，停止输出脉冲。若X10再次变为ON则脉冲从头开始输出。

5．脉宽调制指令

脉宽调制指令PWM的编号为FNC58。它的功能是用来产生指定脉冲宽度和周期的脉冲串。如图7所示，[S1.] 用来指定脉冲的宽度，[S2.]用来指定脉冲的周期，[D.]用来指定输出脉冲的元件号（Y0或Y1），输出的ON/OFF状态由中断方式控制。

6．可调速脉冲输出指令

可调速脉冲输出指令该指令(D)PLSR的编号为FNC59。该指令可以对输出脉冲进行加速，也可进行减速调整。源操作数和目标操作数的类型和PLSY指令相同，只能用于晶体管PLC的Y0和Y1，可进行16位操作也可进行32位操作，分别占9个和17个程序步。该指令只能用一次。
