S7-300PLC主站之间的PROFIBUS-DP通讯详解

S7-300与S7-300之间使用PROFIBUS-DP进行主主通讯

因为两个S7-300PLC都是主站，而每个主站上都有属于自己的DP网络，如果我们把两个DP网络接到一起是无法通讯的，因为一个网络中只能允许有一个主站，这里我们需要一个类似于“翻译”一样的东西，DP/DP耦合器

DP/DP耦合器实物图片：

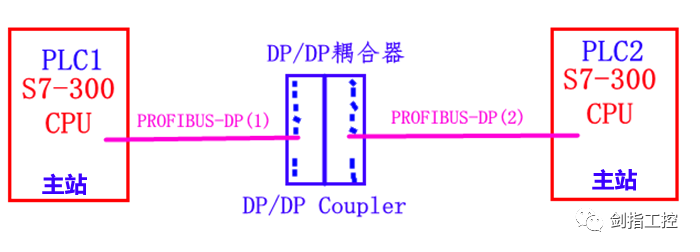

DP/DP耦合器连接图：

从上图我们可以看出，PLC1和PLC2都有自己的PROFIBUS-DP网络，且在自己的网络中都是主站，它们通过DP/DP耦合器进行数据的交换.

注意：因为PROFIBUS-DP（1）和PROFIBUS-DP（2）是两个完全不同的网络，所以它们之间的通讯速率可以不同，都可以有自己的DP从站，站点地址可以重复

下面开始进行PROFIBUS-DP主站通讯的组态：

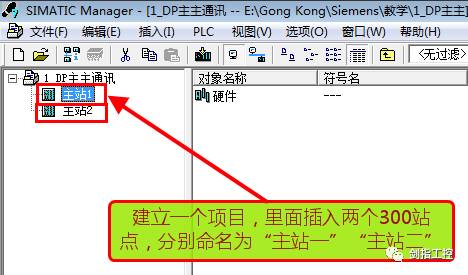

第一步：建立PLC主站一，组态数据交换区域

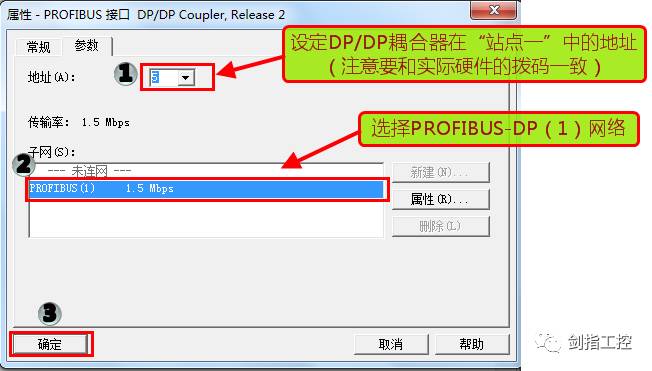

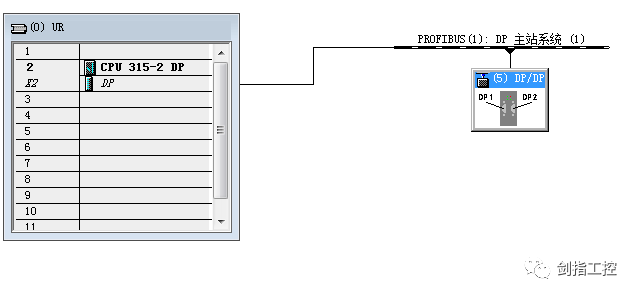

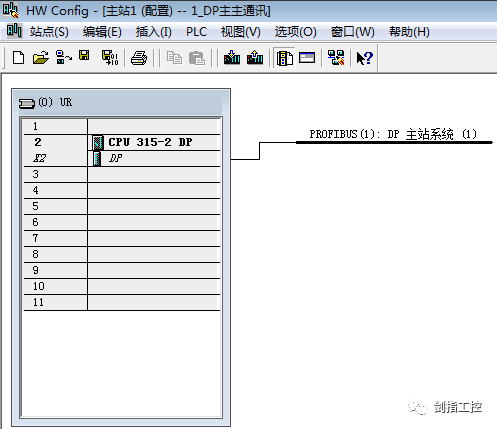

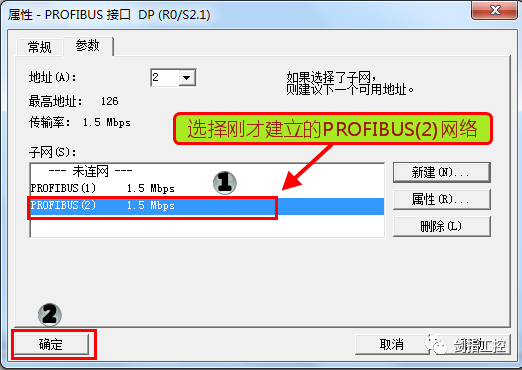

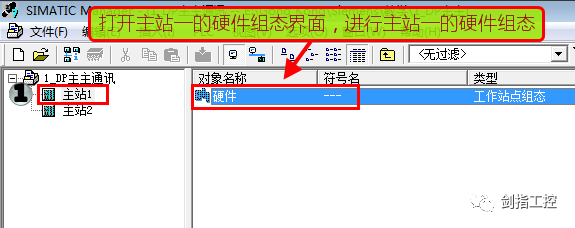

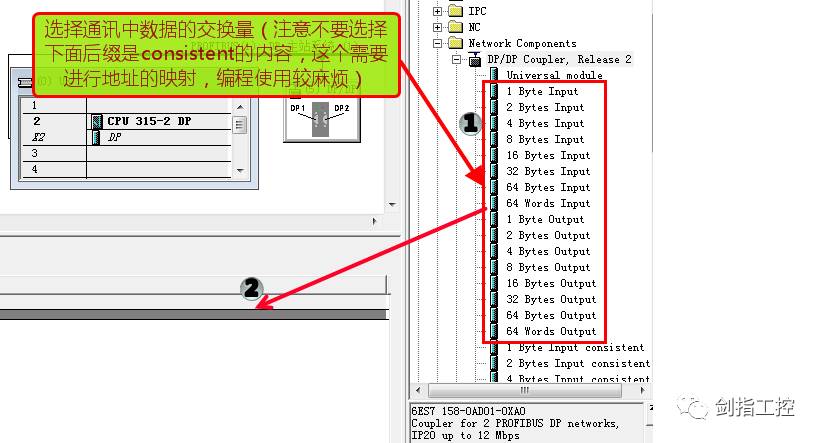

组态主站一的硬件，建立PROFIBUS-DP网络

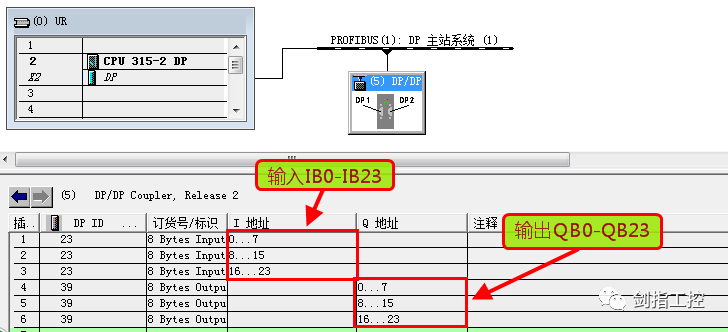

主站一的硬件组态和数据交换组态完成，这里我们需要记下数据交换的地址如图：

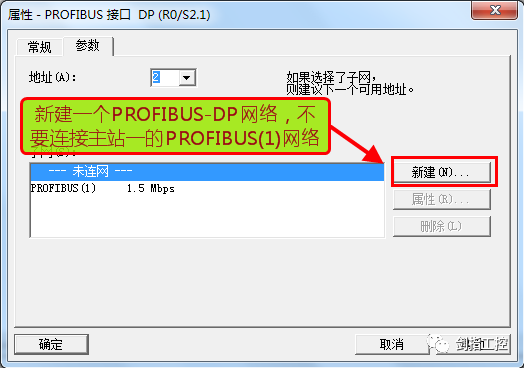

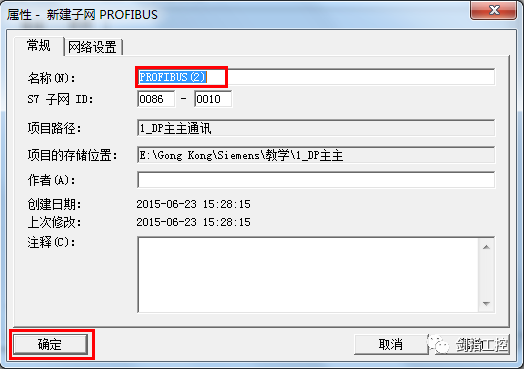

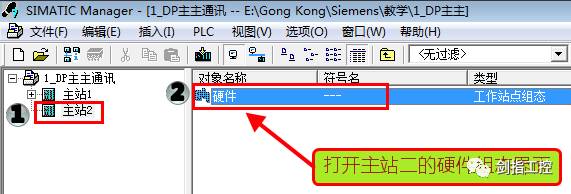

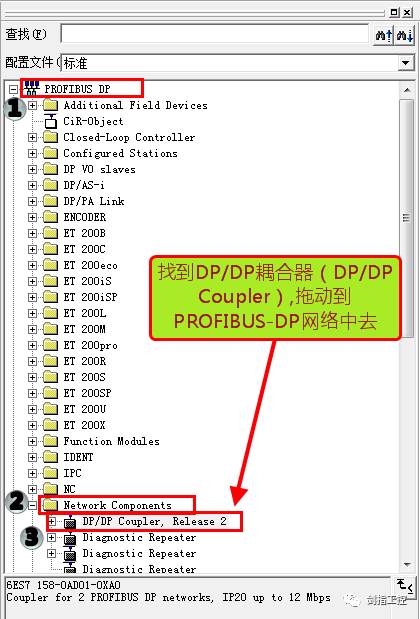

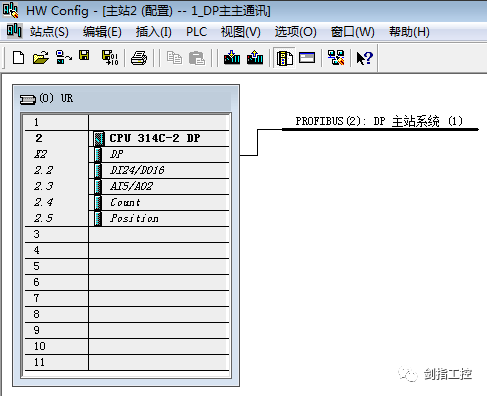

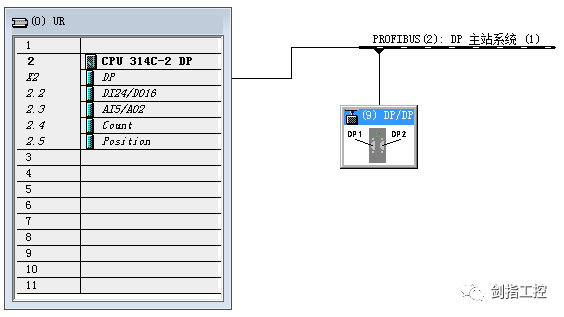

第二步：建立PLC主站二，组态数据交换区域

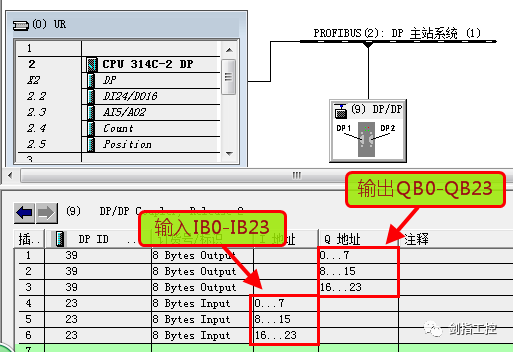

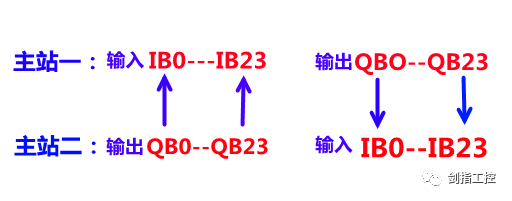

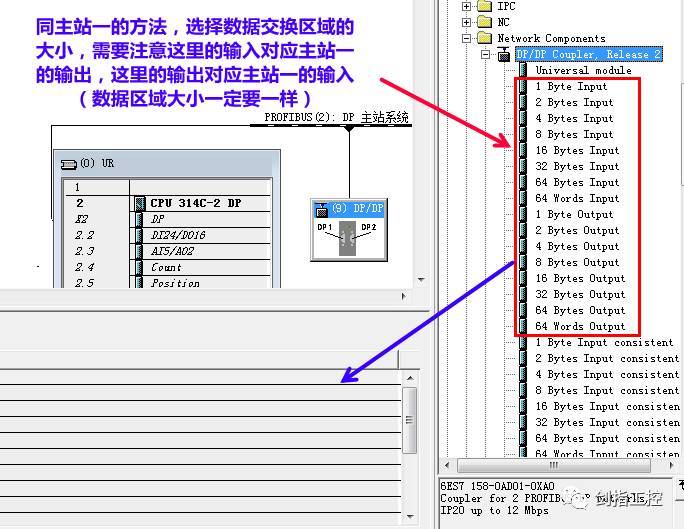

主站一和主站二的的硬件组态和数据交换组态完成，根据第一步中记下主站一的数据交换信息，现在的数据交换对应关系如图：

在主站一和主站二中可以直接使用组态的数据交换地址进行编程，不需要进行地址的映射

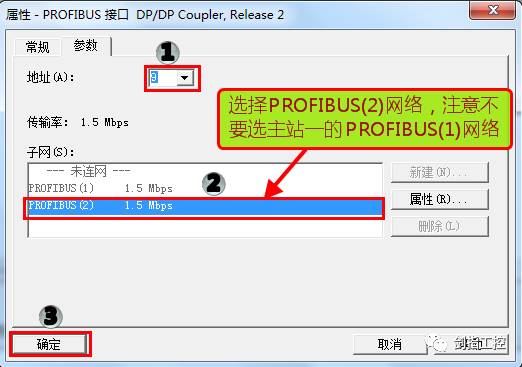

DP/DP耦合器DP接口和地址拨码的相关说明，如图：
