循环时间增加的原因及解决方法简析

对于西门子S7-300/400系列的PLC来说，CPU的循环扫描时间还跟指令无关，但是对于S7-1500系列的PLC来说，使用扩展指令程序传输数据的程序可能导致循环时间的增加。

循环时间由什么组成？

——四部分：

①主循环程序完整处理时间

②中断主循环程序，执行更高优先级程序的处理时间（当前循环周期）

③更新过程映像区所需时间

④操作系统通信过程所需时间

异步指令会产生通信负荷，因此会导致循环周期的波动。所有的访问存储卡 (SIMATIC Memory Card, SMC) 的异步指令都能导致循环周期的波动。这种波动取决于：

①存储卡的版本或者类型

②数据容量

③文件的数量和大小

④每一个目录下的文件数量

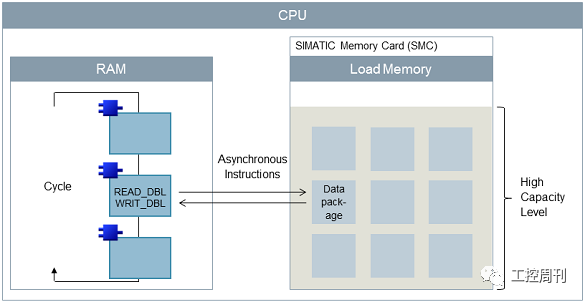

比如，下图中异步指令 "READ_DBL"和 "WRIT_DBL" 访问装载存储区 (SMC)。存储卡SMC已达到自己的存储极限，这会增加断电时对于数据一致性保护的管理负荷，导致对存储卡读写性能的损失，然后引起循环周期增加。

如何解决呢？

①使用大容量存储卡

②如果使用循环中断OB，必要的话，增加它的时钟周期(比如从5 ms到30 ms)。

③如果程序中包括了很多异步指令（READ_DBL），不要配置STEP 7（TIA博途）程序循环监控时间限制。
