plc如何停止子程序调用_具体操作解析

　　PLC子程序调用方法

　　1、进入子程序请使用CALL指令，即是FUN67指令，在子程序中要使用标签：LBL指令即FUN65，子程序段结束后请使用RTS指令，即FUN68子程序返回指令。

　　2、使用中断方式，中断方式只要在对应的中断名称后，加有“I”作为中断子程序标签，例如，做X上升沿中断输入，X上升沿中断号为”;;X1+，那么对应的中断标签即为：X1I，所以在子程序中用FUN65:LBL指令 指定为：LBL X1I 从此标签开始即为X1输入中断子程序。中断子程序末尾，使用FUN69:RTI 中断子程序返回表示结束。

　　子程序调用指令CALL的编号为FNC01。操作数为P0～P127，此指令占用3个程序步。

　　子程序返回指令SRET的编号为FNC02。无操作数，占用1个程序步。

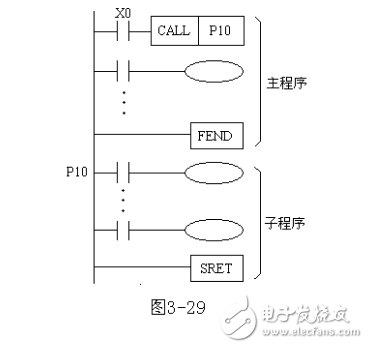

　　如图1所示，如果X0接通，则转到标号P10处去执行子程序。当执行SRET指令时，返回到CALL指令的下一步执行。

　　图1 子程序调用与返回指令的使用

　　使用子程序调用与返回指令时应注意：

　　1）转移标号不能重复，也不可与跳转指令的标号重复； 2）子程序可以嵌套调用，最多可5级嵌套

　　注：

　　FEND 是主程序结束指令，END 是所有程序结束的指令。

　　FEND之后，还会执行子程序和中断程序，前提是有调用子程序或有中断。

       plc停止子程序

　　PLC200怎样让正在运行的程序暂停，直到去掉暂停信号，接着运行后面的步骤。

　　其实有个小技巧可以达到达到你的功能，把程序写到子程序里面，在MAIN调用时加一个暂停条件，需要暂停就停止调用，要恢复时就恢复调用！

　　加一个你没有用过的位地址在前端。强制1或0。。需要断电保持的可以用V地址。若是不想用电脑强制，可以用一个PLC的DI点，如备用点I5.2，，将它添加到需要暂停的前端，，就可以外部控制了。类似急停按钮！

　　将你的程序分成几个阶段，使用标志位M来区分

　　比如 M0.0 - M0.7 就可以表示8个阶段

　　每次上电时 因为M0.0-M0.7是可以断电保持的。所以只要判断一下标志位的状态即可恢复断电前得工作

　　如果你停止调用子程序，在你主程序中没有涉及到任何这个子程序的内容，这个子程序的内容在你下一次调用前，或者PLC重新启动前，这些内容都是保持的。
