教你如何正确绘制电气原理图

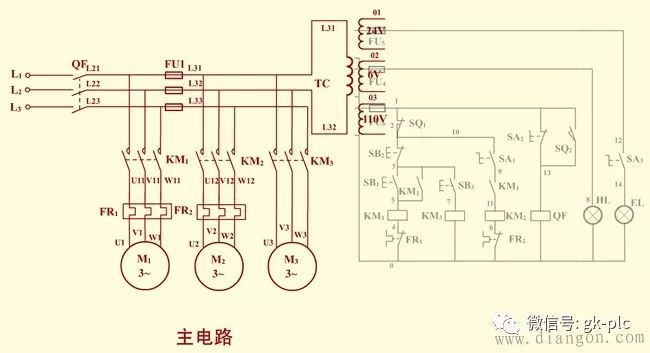

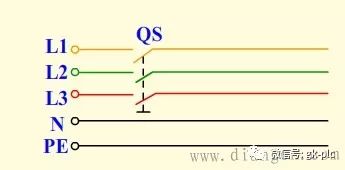

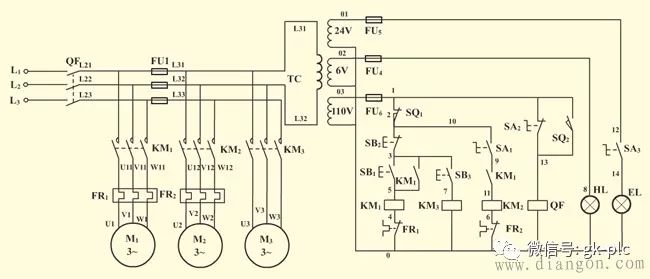

（1）根据确定的拖动方案和控制方式设计系统的原理框图。（2）设计出原理框图中各个部分的具体电路。设计时按主电路、控制电路、辅助电路、联锁与保护、总体检查反复修改与完善的先后顺序进行。（3）绘制总原理图。（4）恰当选用电器元件，并制订元器件明细表。一、电路绘制电气原理图绘制一般包括电源电路、主电路、控制电路、信号电路及照明电路的绘制。

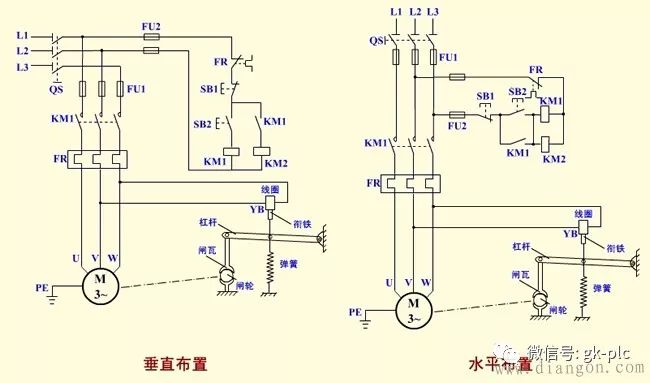

二、原理图可水平布置，也可垂直布置。
