发电机纵差动保护基本工作原理

　　发电机内部短路故障主要是指定子绕组的相间和匝间短路故障，短路故障发生时将会形成很大的冲击电流，所产生的的强大电弧将会烧毁定子绕组绝缘，还有可能引发大型火灾甚至使发电机报废，后果非常严重。故要求安装发电机纵差动保护作为发电机定子绕组相间、匝间短路故障的主保护，动作于解列发电机。

　　1．纵差动保护的作用

　　反应发电机定子绕组及其引出线的相间短路，是发电机的主要保护。

　　2．纵差动保护的基本原理图

　　比较发电机两侧的电流的大小和相位，它是反映发电机及其引出线的相间故障。发电机纵联差动保护构成的两侧电流互感器同变比、同型号。

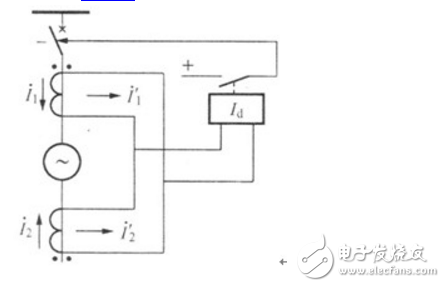

　　图1 纵差动基本原理图

　　图2 正常运行及外部故障时原理及电流公式

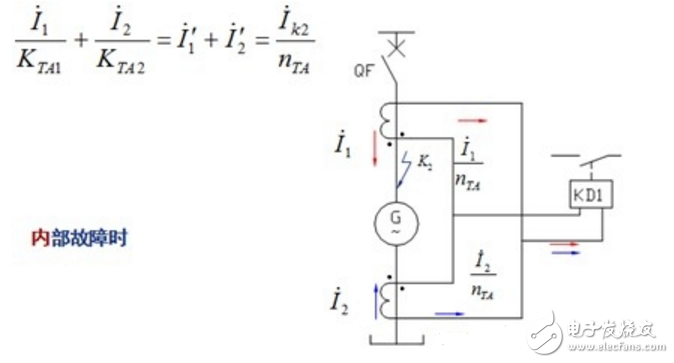

　　图3 内部故障时原理及电流公式
