plc工业路由器4G的实现方案及案例分析

　　4G无线工业级路由器已在工业上得到了广泛的应用，对于PLC工程师来说通过互联网络对PLC系统进行远程访问，这不仅可以免除人工来回的时间，还可以及时维护机器的问题，在最大程度上节约时间、人力物力同时也能为客户提供更为快捷的服务，减少客户的损失。目前PLC远程还存的问题是急切需要解决的。

　　4G无线工业级路由器与plc实现远程控制已经成为工业上一种新应用，下面分享下PLC远程控制的原理以及使用华杰智控HJ8300 4G无线工业级路由器实现西门子，三菱，欧姆龙，台达等各种型号的PLC远程监控和下载的方法。

　　目前实现PLC远程普遍采用映射IP地址、VPN、花生壳、花生棒等方式，还要设置一些繁杂的参数等，用户在使用上非常麻烦，而且不稳定。利用华杰智控smartlink技术，使plc的远程控制变的更加简单方便。

　　华杰智控HJ8300工业路由器是一款专用于PLC通过网口或者RS485/RS232总线远程下载和监控程序的4G工业级无线路由器。它使用4G、有线或者WIFI作为通讯手段，即可实现PLC的远程监控梯形图，上下载程序。

　　将华杰智控HJ8300工业路由器和PLC通过网口或者RS232/RS485总线互联，即可通过PLC编程软件远程监控梯形图，远程下载程序，支持的通讯协议包括西门子，三菱，欧姆龙，台达等通用PLC，连接方式：HJ8300具备4G和有线接口，PLC所在现场具备4G网络或者有线都可以，HJ8300通过串口（485，或者232均可）和现场PLC编程口连接。 远程电脑只需能上网，无需固定IP，只需要安装华杰智控的smartlink绿色软件，安装好PLC编程软件即可远程下载调试程序。

　　PLC远程实例

　　将华杰 智控HJ8300和PLC通过232总线互联，然后通过4G或者ADSL有线上网，中心端也只要能上网就可以进行PLC编程软件监控梯形图，下载程序，支持的通讯协议包括西门子，三菱等通用PLC。操作步骤也极其简单，安装好本公司提供的配置软件，进行简单的配置后，虚拟出一个串口，打开编程软件，选择虚拟的串口。

　　通过RS232串口通讯远程控制台达plc型号DVP16ES200R

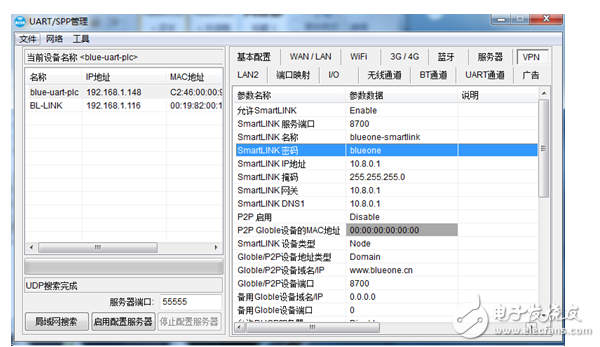

　　配置华杰智控HJ8300工业路由器在同一个smartlink局域网下

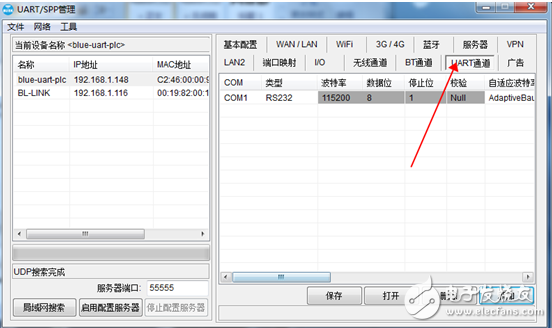

　　配置华杰智控HJ8300工业路由器得串口

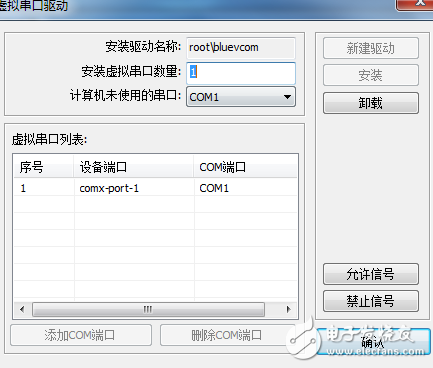

　　在本地电脑上安装虚拟串口

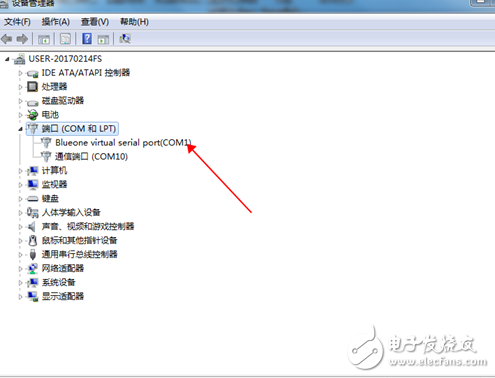

　　虚拟串口安装成功

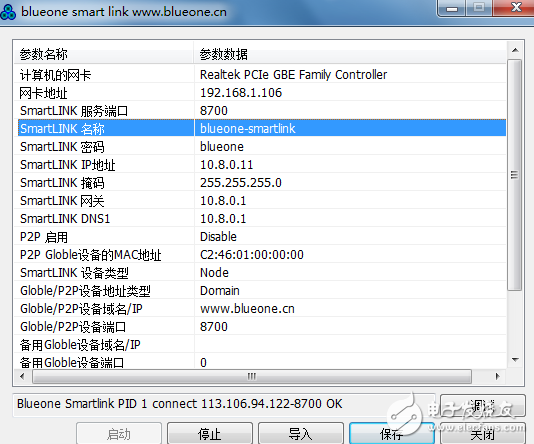

　　配置电脑端smartlink绿色软件

　　在电脑上ping路由器的smartlink IP

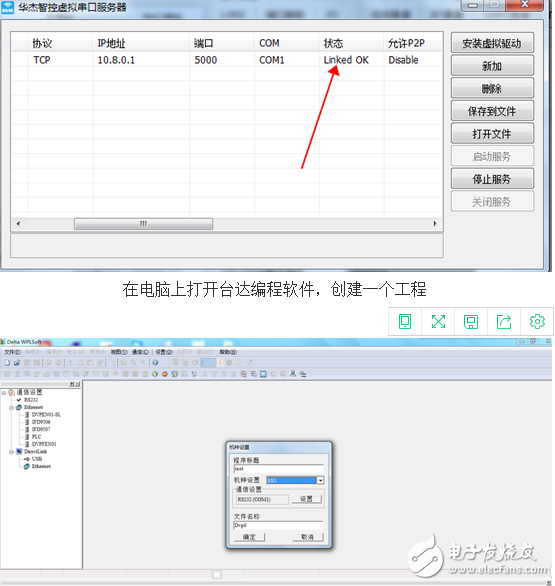

　　此时已经ping通，说明路由器和电脑在同一个smartlink局域网内

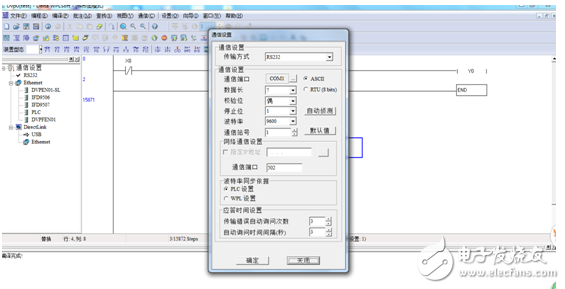

　　进行通信设置

　　大功告成，可以在电脑上远程控制台达plc了，实现梯形图的下载和监控！
