详解继电器与PLC控制间的联锁技术

　　有许多的小伙伴在继电器联锁控制与PLC控制间不懂得是什么意思，因为他们存在很大的相同之处。今天小编就这个问题一起来聊聊他们之间的联系，一起看看吧。

　　如果对照一下继电连锁控制回路与plc控制回路的话，竟然它们的工作方式完全不同。

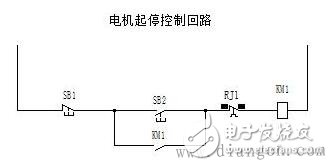

　　图1对应的逻辑连锁控制回路，如果有n个这样的控制回路的话，则当你操纵任意一个起动或者停止控制按钮的话，相对应的接触器会吸合或者断开。在这儿我们是忽略掉了接触器得电或者是断电所必须要时间。准确的说它是“并联”控制的。如果以计算机的术语来描述，他无时不刻是处在“中断工作”的进程当中，即你的任何一个输入操作他会立即响应。

　　而对于图2这样的PLC控制回路来说。如果对应了程序1这样的程序。它是这样工作的：输入、输入锁存，按照程序1从左到右从上至下扫描运算出结果，输出锁存、输出。它是在时钟信号的驱动下，定时串行工作的。即输入，程序运算，输出，周而复始反复进行。只是由于串行程序扫描运行的速度太快而我们察觉不到而已。或者说它在不停的运算刷新（特定的中断运行程序除外）输出。

　　以上这两者完全不同的工作方式应该充分理解。并非所有输入信号都能够被PLC系统接收。例如频率比较快的输入，比如计数输入，如果你启用了PLC内部的普通计数器，不能够完全再现计数的输入值时，你就要启用高速计数器和高速计数器所对应的输入接口。当然对于普通的输入信号PLC是完全能够接受得到的。例如我用FX2型PLC，程序1K左右，自动程序的启动按钮是i d e c品牌的按钮，我瞬间点动一下程序就运行起来了，反复试验的结果都如此。也就是说，尽管我按按钮的时间非常短暂，但他已经能够被PLC系统所识别和接受。所以我们可以理解为，尽管PLC系统是“串行”控制的，但是由于PLC的运行速度特别的快，加上PLC系统的 CPU运算速度的不断提高，除特别的信号需要特殊的PLC接口加上动用一些PLC的特殊指令外，普通的控制程序应该是没有问题，除了你有大意或忽略。
