　　电表的接线形式很多，有单相电表的接法，也有三相电表的接法；有直接接线式，也有经过电流互感器和电压互感器接线的。但是总的来说，只有两种回路：电压回路和电流回路。电表接线的一般原则是：电流线圈与负载串联，或接在电流互感器的二次侧，电压线圈与负载并联或接在电压互感器的二次侧，今天就为各位电工朋友带来从单相到三相电表接线图及方法，希望能在电力技术方面帮到各位。

　　单相电表接线图

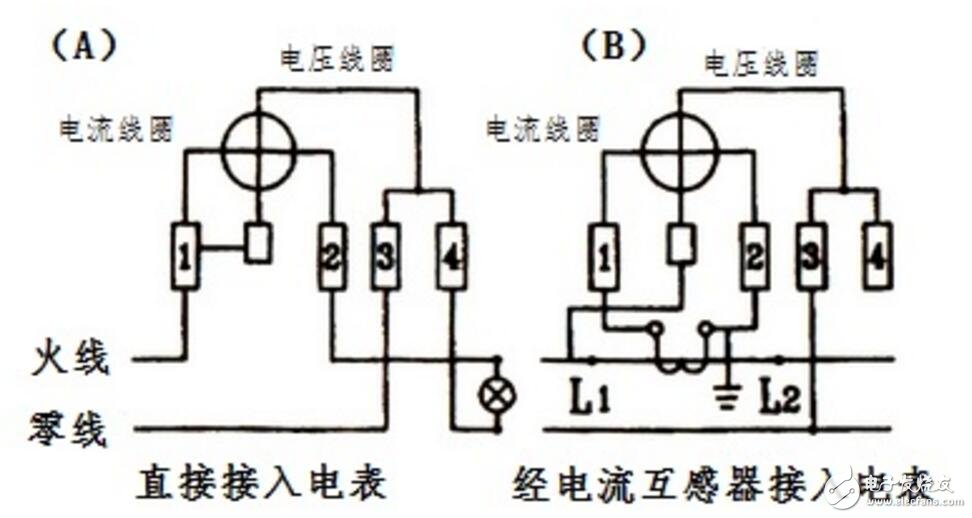

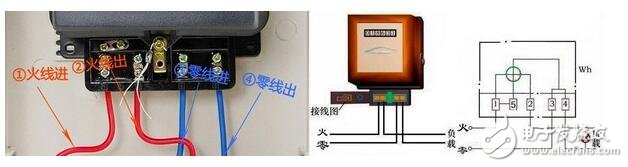

　　单相电表的接线相对简单明了。在低电压小电流线路中，电表可直接接在线路上，如图（A）所示。电表端盖（即图中标有1、2、3、4的那一排方框）都画有接线图，对于低电压大电流中的线路中，电表电流线圈经电流互感器与负载相连，如图（B）所示。国产DD862系列单相电表。

　　三相三线有功电表的接线

　　三相电表有三相三线有功电表和三相四线有功电表之分，下面一一详解

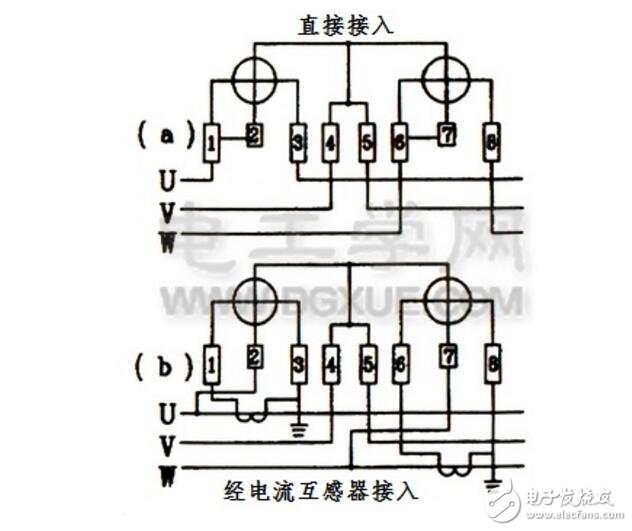

　　三相三线有功电表（机械表）有两个驱动部件组成，两个铝盘固定在一个转轴上，称二元件电表。对外共有8个接线端。其接线图如右图所示，（a）为直接接入，（b）为经过电流互感器接入的接线方法；

　　三相四线有功电表的接线

　　三相四线有功电表由三个驱动部件组成，称三元件电表，和单相及三相三线电表外观上最大的不同是其共有11个这么多接线端，此电表常用在动力和照明混合的供电电路。接线图如下：

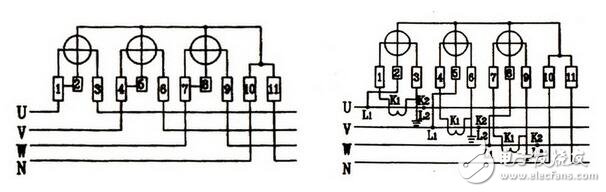

　　上图（左）为三相四线有功电表直接接入，火线U、V、W分别接在1、4、7端，3、6、9端接负载，零线接10号端，11号端接负载另一端。

　　上图（右）为三相四线有功电表经电流互感器接入，火线U、V、W分别接电流互感器一次侧首端L1，一次侧末端L2端接负载，电度表1、4、7端分别接电流互感器二次侧首端K1，3、6、9端分别接二次侧末端K2，

　　电表2、5、8端分别接电流互感器一次侧L1端，其连片应拆下。为保证安全，电流互感器二次侧末端K2应分别接地。下图为接线图的模拟演示，大家注意电流互感器与电表的接线。
