集中器侧硬件原理图设计

下面给大家介绍一下集中器侧硬件原理图设计：

TI集中器设计根据第一章的系统描述，采用ARM9+C2000+AFE031的硬件架构。

硬件设计分为两个板卡，其中载板是由三相耦合电路+AFE031+C2000组成，集中器板卡是由TI的ARM9(AM180x)以及外扩的RAM和Flash构成。集中器板卡和载板通过2个10 pin接插件叠加在一起。

一：PLC模块与集中器的弱电接口描述：

根据Q／GDW 375.2-2009规约，集中器端本地接口模块定义如下：



图1：集中器本地通信模块弱电接口定义（俯视）

集中器端本地接口模块弱电接口引脚定义说明如下：

表1 集中器本地通信模块弱电接口管脚定义说明

序号



管脚名称



功  能  描  述



1、2



DGND



通信电源，集中器提供，直流，电压范围12～15V，最大电流500mA，输出功率不小于4W。



3、4



D12V



5



DCE_RXD



通信模块数据接收（5V TTL电平）



6



DCE_TXD



通信模块数据发送（5V TTL电平）



7



D5V



5V 信号电源 ，直流，最大电流50mA，与D12V电源共地，由模块提供给集中器，用于驱动通信接口的隔离光耦。



8



/SET



通信模块MAC或通信地址设置使能，低电平有效，信号有效时，使能载波模块MAC或通信地址设置。



9



/RST



复位输入（低电平有效）



10



NC



空脚（备用）



11、12



空



空引脚，PCB无焊盘设计，连接件对应位置无插针，用于增加安全间距，提高绝缘性能。



13、14



NC



空脚（备用）



15



TD+



以太网发送（差分线）



16



TD-



以太网发送（差分线）



17



RD+



以太网接收（差分线）



18



RD-



以太网接收（差分线）



19



/LED_ACT



以太网应答指示灯，高电平有效。



20



/LED_LINK



以太网链接指示灯，高电平有效。



21、22



GND



系统地



根据以上的弱电接口定义，PLC载波模块的载板对应接口如下：

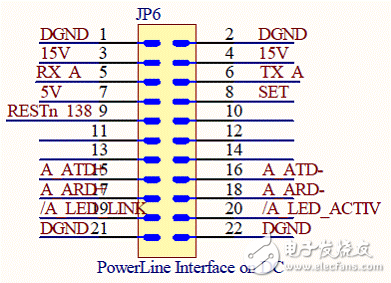

图2: PLC模块载波接口定义

二：载波板三相耦合电路描述:

载波板三相耦合电路如下图所示：

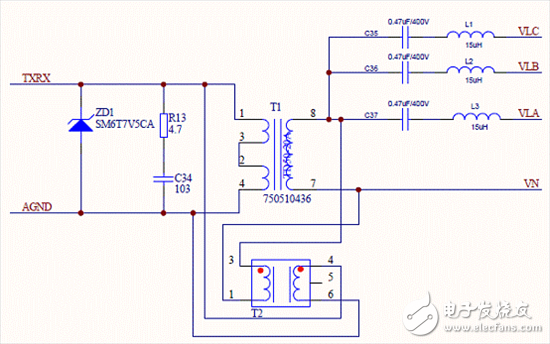

图3：PLC模块载板三相耦合电路

图中连接了两个耦合变压器T1和T2，可以根据不同的成本要求和性能要求进行切换。

三：AFE031以及C2000硬件连接

AFE031电路以及C2000部分的电路与表端连接相同。

四：载板与ARM9板卡之间的通信接口

如开篇所述，ARM9集中器板卡是叠加在C2000的载板之上的，两者直接的接口定义如下：





图4：板卡之间的通信接口

其中集中器板卡需要的5V电源由C2000载板提供，C2000与ARM9之间通过串口通信，串口信号为TX_F_C2000和RX_F_C2000。
