TI推出业界首款采用集成降压/升压转换器的单电

精密数据转换器有助于为工业自动化缩小电路板空间并降低设计成本

2017年3月9日，北京讯—德州仪器（TI）近日推出一款新型16位数模转换器（DAC）DAC8775，结合了业界领先的精密性能和更简单的电源设计。16位DAC8775采用单一宽范围12-36 V电源轨，可以利用集成降压/升压转换器生成所需的全部内部电源，从而节省设计人员的时间、成本和大量的电路板空间。如需了解更多信息，敬请访问http://www.ti.com.cn/DAC8775-pr-cn 。

四通道DAC8775顺应了工厂自动化和过程控制设备朝输入/输出（I/O）模块方向发展的趋势，将更多的通道挤压到更小的空间中。设计这些系统的工程师面临着在小尺寸外形中管理功耗的挑战。通过将4-20mA电流和电压驱动器与精密基准和降压/升压转换器相结合，DAC8775的总系统封装比最近的竞争器件小25%。该高度集成的DAC丰富了TI的多功能精密数据转换器产品组合，可以实现更小、更高效的设计，同时兼具先进的诊断功能。

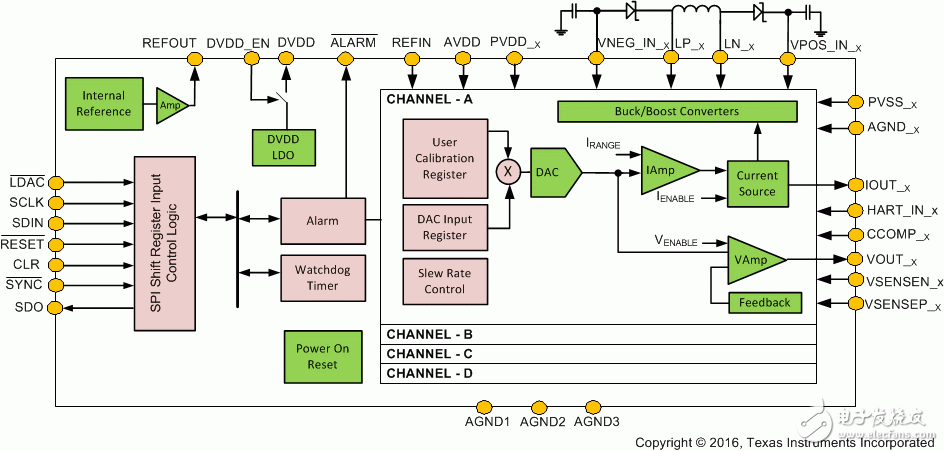

DAC8775电路图

DAC8775数据转换器的主要特性和优点

· 更可靠的系统设计：DAC8775的片上诊断功能包括智能报警，用于监控开路负载、短路、超温、循环冗余校验（CRC）、看门狗定时器和恒流输出电压。设计人员可以选择预设操作，帮助早期检测故障，使系统可靠地运行。

· 高效、响应速度快：该器件具有创新的自动学习功能，可计算4-20mA回路上的负载阻抗并钳住电源，从而实现更快的建立时间、平衡效率和更快的系统响应。

· 高直流性能：在-40°C至125°C的扩展工业温度范围内，满量程范围（FSR）为0.1%的总不可调整误差使设计人员能够让输出模块适应更高的温度范围。 DAC8775的高直流性能降低了对系统校准的需求，与分立解决方案相比节省了制造成本。

· 热优化设计：DAC8775能够根据4-20mA回路的电流负载动态调节生成的电源，创建具有良好控制热性能的有效系统，在更小的空间中产生更多通道。

立即启动设计所需的工具与支持

四通道模拟输出模块参考设计组合了DAC8775与LM5166高效同步降压转换器，在工厂自动化实施中功耗小于1 W。此外，评估模块现已开售，便于设计人员模拟和优化DAC8775。

供货

现在可通过TI商店和授权分销商购买DAC8775。该器件采用10 mm×10 mm四方扁平无引脚（QFN）封装。

了解有关TI 精密数据转换器产品组合的更多信息

· 查看DAC8775数据表。

· 阅读博客，了解精密DAC如何提高模拟输出模块的性能。

· 观看总结DAC8775优点的视频。

· 查看精密DAC学习中心。

· 加入德州仪器在线支持社区精密数据转换器论坛，寻找解决方案，获得设计帮助。
