PLC控制系统设计：信号灯控制系统—以转换为中

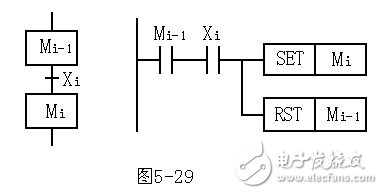

　　如图5-29所示为以转换为中心的编程方式设计的梯形图与功能表图的对应关系。图中要实现Xi对应的转换必须同时满足两个条件：前级步为活动步（Mi-1=1）和转换条件满足（Xi=1），所以用Mi-1和Xi的常开触点串联组成的电路来表示上述条件。两个条件同时满足时，该电路接通时，此时应完成两个操作：将后续步变为活动步（用SET Mi指令将Mi置位）和将前级步变为不活动步（用RST Mi-1 指令将Mi-1复位）。这种编程方式与转换实现的基本规则之间有着严格的对应关系，用它编制复杂的功能表图的梯形图时，更能显示出它的优越性。

　　图5-29 以转换为中心的编程方式

　　如图5-30所示为某信号灯控制系统的时序图、功能表图和梯形图。初始步时仅红灯亮，按下起动按钮X0，4s后红灯灭、绿灯亮，6s后绿灯和黄灯亮，再过5s后绿灯和黄灯灭、红灯亮。按时间的先后顺序，将一个工作循环划分为4步，并用定时器T0～T3来为3段时间定时。开始执行用户程序时，用M8002的常开触点将初始步M300置位。按下起动按钮X0后，梯形图第2行中M300和X0的常开触点均接通，转换条件X0的后续步对应的M301被置位，前级步对应的辅助继电器M300被复位。M301变为“1”状态后，控制Y0（红灯）仍然为“l”状态，定时器T0的线圈通电，4s后T0的常开触点接通，系统将由第2步转换到第3步，依此类推。

　　a）时序图 b）功能表图 c）以转换为中心编程的梯形图

　　使用这种编程方式时，不能将输出继电器的线圈与SET、RST指令并联，这是因为图5-30中前级步和转换条件对应的串联电路接通的时间是相当短的，转换条件满足后前级步马上被复位，该串联电路被断开，而输出继电器线圈至少应该在某一步活动的全部时间内接通。
