电气原理图设计规范

　　在电气技术中所绘制的控制线路图为原理图。绘制电气原理图时不考虑电气的实际位置和结构，但必须遵循以下原则：

　　1、绘制电气原理图时必须使用国家规定的电工图形符号和文字符号绘图。

　　2、电气控制线路由主电路（被控制负载所在电路）和控制电路（控制主电路状态）两部分组成。

　　3、同一电气元件的不同部分（如：接触器的触点和线圈）按功能和所接电路的不同而分别绘制在不同电路中，但必须标注相同的文字符号。

　　4、所有电气元件的图形符号均按没通电、无外力作用下的状态绘制。

　　5、在绘制电气原理图时与电路无关的电气元件部件（如接触器的铁心和弹簧等）在控制回路中不画出。

　　在设计电气控制电路时力求电路简单、电气元件少、电气动作准确可靠。2、在设计电气控制电路时应避免多个电气元件依次动作才能接通另一个电器的电路。3、必须保证每个线圈的额定电源，严禁将两个线圈串联使用。

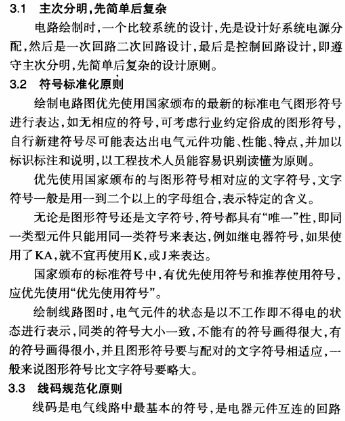

   电气原理图规范:
