解密超声波加工原理

“2016年资产评估《机电设备》讲义：超声波加工”更多资产评估师考试复习指导，请关注考试吧资产评估师考试频道。

知识点：超声波加工

(一)超声波加工原理

超声波换能器利用铁、钴、镍等合金磁性材料在交变磁场作用下其尺寸发生伸长和缩短这一特性(这种现象称之为磁致伸缩效应)，将高频电振荡变为高频机械振动，再借助变幅杆把振幅放大，驱使工具振动，从而锤击工件表面的磨料，通过磨料加工工件的表面。

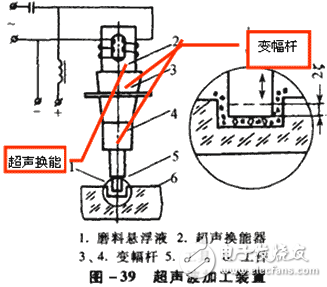

(二)超声波加工机床的组成

1.超声电源。将50Hz的交流电变为15kHz-30kHz的高频振荡(超声波)电源，供给超声波换能器。其功率为20-4000W。

2.超声振动系统。由超声换能器和变幅杆组成。变幅杆可以做成锥形、曲线形和阶梯形。

3.超声波加工机床本体。由超声波加工机床本体由工作头、工作台、立柱、磨料、工作液循环系统部分组成。

(三)超声波加工特点

1.适用于加工各种硬脆材料，尤其是电火花难以加工的不导电材料，如玻璃、陶瓷、金刚石等;

2.由于在加工中工具通常不需要旋转，因此易于加工出各种复杂形状的型孔、型腔、成型表面等;

3.加工过程中受力很小，适于加工薄壁、薄片等不能承受较大机械应力的零件。
