Lattice USB 3.0 视频桥接解决方案

　　Lattice USB 3.0视频桥接开发套件是由Mikroprojekt设计，采用了Lattice ECP3TMFPGA系列，是一款可立即投产的高清视频捕捉和转换系统。结合Lattice的“视频-USB3”桥接参考设计以及 Mikroprojekt的USB 3.0 UVC视频类固件，该套件开箱即用，可方便地在带有USB 3.0的Windows、MacOS或Linux操作系统上进行演示。开发板可作为标准的视频捕捉设备与任何商业或开源的软件一起使用。

　　该解决方案基于Lattice ECP3，支持高速接收视频与音频数据，并打包成USB 3.0 UVC和UAC数据帧，无需使用外部存储器缓存。Cypress EZ-USB FX3 USB 3.0接口提供5GB的视频流连接至主机USB端口。Analog Devices ADV7611提供HDMI 1.4a捕捉功能（带有可选的HDCP解码），Lattice三速SDI PHY可通过LatticeECP3 SERDES接口接收专业音频和视频信号。扩展连接器允许摄像机或传感器通过MIPI CSI-2或SubLVDS差分线路互连，迅速将开发板转换成适用于工业视觉应用的USB 3.0高清摄像机。

　　该套件向专业视频设备制造商提供了可立即投产的USB 3.0视频捕捉和转换系统解决方案，可快速进行评估和样机开发。套件内包含用户可用的原理图和布局文件，可实现简单的定制。

　　重要特性和优势

　　1.可立即投产的USB 3.0视频桥接参考设计

　　2.通过USB 3.0传送1080p 60 fps视频流

　　3.HDMI 1.4a音频和视频捕捉

　　4.SD-、HD-、3G-SDI音频和视频捕捉

　　5.支持通过外部MIPI CSI-2、SubLVDS或并行传感器捕捉视频

　　6.参考设计提供快速的USB 3.0 UVC和UAC数据打包可在多种标准平台（Windows、MacOS、Linux）上即

　　7.插即用的视频捕捉设备可用的完整参考设计、原理图和相关文档

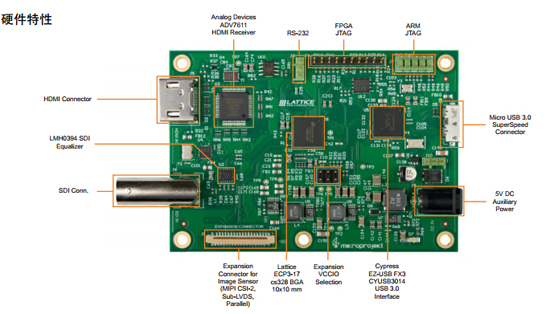

　　硬件特性如下图：

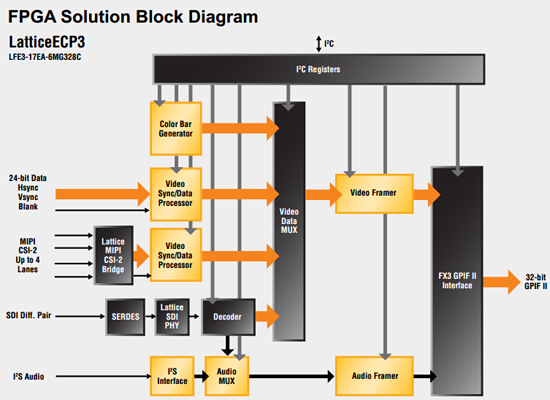

　　Lattice ECP3的FPGA解决方案框图：

　　目标应用

　　图像采集卡

　　DVR、转码系统

　　视频编辑系统

　　监控

　　工业视频系统

　　机器视觉

　　USB 3.0摄像机
