为了节能减排，电机控制也玩智能？

　　近年来，节能减排的理念一直在全球范围内宣扬，为了将口号落到实处，不光要靠生活中大家的努力，科技的力量同样不容小觑。在往年的数据统计中，电机的能耗占了总耗电量的40%，可见减少电机的能耗对于节能减排来说是多么重要！

　　驱动技术是决定电机能耗最重要的因素。高效的驱动技术带来的不仅仅是生产成本的大幅度下降，也能进一步减少工业生产对环境产生的压力。在第四届深圳国际嵌入式系统展的分论坛上，飞兆半导体的高级工程师王刚先生为我们分享了用于家电和工业领域的高效集成电机解决方案，为实现节能减排理念提供了强有力的帮助。

　　飞兆半导体技术行销部高级工程师王刚

　　飞兆半导体公司拥有全系列的智能功率模块，在这次会议上，王刚主要介绍了一款针对电机控制的智能电源模块——Motion SPM。他指出，相对于传统的分立器件，Motion SPM模块集成了电机控制所需的HVIC和LVIC，并带有多重保护功能，经过优化的内置功率器件具有相当优良的驱动特性，有利于降低系统总体成本，减少开发时间，实现电机控制的灵活性和可靠性。

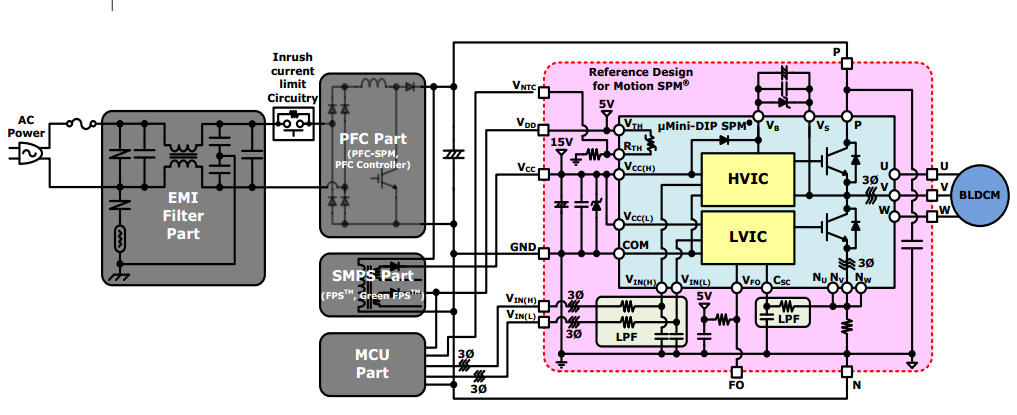

　　采用Motion SPM模块设计的空调系统框图

　　紧接着，王刚为我们讲解了Motion SPM产品应用在不同场景中的独特技术优势。王刚表示，在工业的变频器领域，Motion SPM 2由于采用的是DBC 基板设计，具有极高的热性能，能承受高达1200V电压以及10A-35A的额定电流，此外，为了方便工程师设计，Motion SPM 2内置了BSD、NTC ，热敏电阻以及低侧电流感应 IGBT，便于实施过流保护。还有侧边无裸露金属 提高了绝缘电压。

　　Motion SPM 2内部结构

　　同样用于低/中功率变频器的还有Motion SPM 45模块，Motion SPM 45系列内置了自举二极管，通过真实的NTC 热敏电阻实现热监控，并带有高侧/低侧欠压保护，以及短路保护功能，可根据载频的不同进行产品分类。

　　Motion SPM 45产品系列

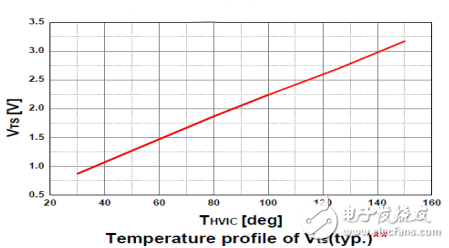

　　提到芯片的温度检测，王刚表示最新的Motion SPM 3 V5 和Motion SPM 5系列也加入这一功能，可以将特定管脚检测到电压（Vts）作为模拟电压输出，以此来推算出模块的表面温度。

　　而Motion SPM 7由于采用的是高性能PQFN封装，整体体积相对要小很多，温度检测的功能要精确很多。

　　Motion SPM 7系列简介

　　演讲中，王刚还提到SPM模块另一个很有特色的互锁功能。他指出，当与IGBT管相连的MCU同时输出PWM高电平信号时，IGBT会出现上下管直通的模式，导致过流现象的发生。当加入了互锁功能之后，依靠IGBT管前端加入的驱动IC将输入信号强制为低电平，这样就产生不了真实的直通，加上内部已有的保护功能，SPM模块在可靠性上的表现相当抢眼。
