东芝推出高电流3通道半桥电机驱动器

　　东京—东芝公司（TOKYO：6502）今天宣布推出3通道半桥电机驱动器芯片（IC）“TB67Z800FTG”，适用于支持高电流［1］、可通过微控制器（MCU）轻松控制的无刷直流电机。量产出货即日启动。

　　新产品是一枚3通道半桥驱动器IC，集成了6个DMOS［2］。该产品可通过DMOS的开/关，用微控制器的输入信号来轻松控制一台三相无刷直流电机。

　　新产品采用小型封装，最适用于冷却扇等安装空间有限的应用。过流检测、过热保护电路等多种电路提高了电机驱动的安全性。

　　新产品主要特性：

　　击穿电流保护

　　通过采用逻辑电路防止驱动器的上、下DMOS被同时开启，以防止产生击穿电流。该功能解除了微控制器的负担，从而降低了微控制器的负载。

　　小型封装

　　无铅VQFN封装（5mm × 5mm × 0.9mm）使该集成电路能够安装在各种应用的有限安装空间中，例如小型冷却扇。热辐射衬垫粘在底部，以进一步提高冷却效果，并有助于改善辐射特性。

　　异常检测功能

　　过流检测、过热保护电路、欠压锁定电路相整合，以提高驱动电机的安全性。

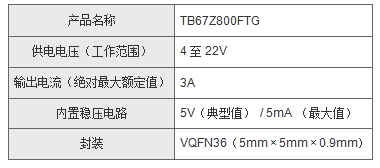

　　主要规格




　　· 注释1：高电流：供电电压范围为4至22V（绝对最大额定值：25V）/最大输出电流：3A

　　· 注释2：DMOS：双扩散式金属氧化物半导体场效应晶体管（MOSFET）
