三大电机控制方案之MCU篇（1）：英飞凌 XMC1000

　　关于电机控制方案，DSP、MCU和FPGA各有其优特点。DSP因为数据处理能力强、运算速度快，适用于高端复杂的电机系统控制，但它依赖于软件算法的成熟度和稳定性，对开发者的要求比较高。FPGA通过集成逻辑电路及专用电机驱动电路，能够很好地适用于客户化的电机驱动，但在电机控制的通用性方面略有不足。MCU通常侧重于I/O接口的数量和可编程存储器的大小，非常适用于有大量的I/O操作的场合，所以广泛应用在低成本，低功耗和对精度要求不高的系统中。但由于本身处理能力有限，应用的场合受到了比较大的限制。

　　为了带大家深入地了解市面上主流的电机控制方案，电子发烧友网站将从MCU，DSP，FPGA三个方向入手，盘点各大厂商推出的电机控制方案。本系列主要针对MCU领域，后续将会慢慢完善其它系列，敬请期待！

　　MCU是目前市场主流的电机控制方案，适用于高、中、低端电机控制。通过内部集成的电机控制模块，可简化客户对于电机控制的开发；而相对于DSP较强的控制功能，能更好地实现电机的伺服控制和保护功能。目前，8位MCU主要用于电机控制的低成本，低性能场合，16位、32位MCU则用于中/高性能场合。

　　英飞凌针XMC1000

　　英飞凌针对中国市场推出全新XMC1000工业单片机，在电机控制领域拥有很高的性价比。XMC1000将ARM Cortex-M0内核与尖端的65nm制程技术结合在一起，克服了当今8位设计的限制，并使当前的8位用户有机会享受32位性能，而无需在价格或易用性方面付出代价。

　　简介

　　XMC1000具有最具扩展性的闪存组合，容量从8KB- 200KB不等。XMC1000的三个不同系列涵盖了众多应用领域。XMC1100系列是XMC单片机的入门级选择，该系列器件具有6个12位A/D转换器通道（转换速率高达1.88兆采样/秒）、4个16位定时器（捕获/比较单元4（CCU4））以及宽工作电压范围（1.8V-5.5V）。这些特性使XMC1000可适用于广泛的工业应用领域。X MC1200系列具有面向LED照明和HMI设计的外设，包括一个电容触控和LED显示控制单元，一个BCCU。BCCU可在处理器几乎不介入的情况下，对LED进行无闪烁调光和颜色控制。该系列产品的工作温度范围为-40°C 到105°C。XMC1300系列可满足电机控制或数字电源转换应用的实时控制需求，它集成一个功能强大的捕获/比较单元 CCU8（支持8对互补PWM生成和非对称PWM生成），集成位置接口单元（POSIF），支持精确的电机位置检测。XMC1300系列还集成算术协处理器，支持无传感器FOC（磁场定向控制）解决方案，提高电机运行效率。这是其他基于Cortex-M0的单片机产品所没有的。XMC1300系列的工作温度最高可达105°C 。

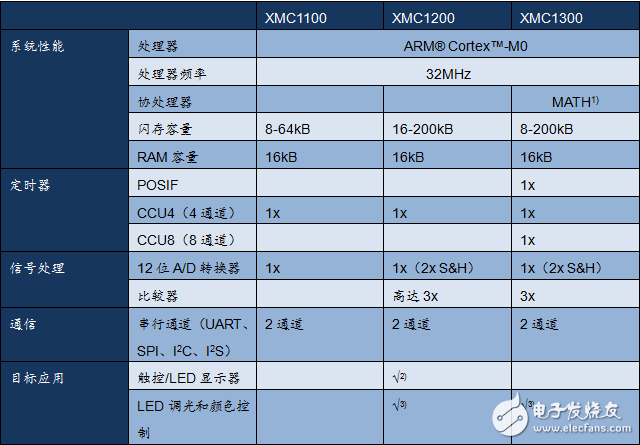

　　XMC1000家族成员特性表

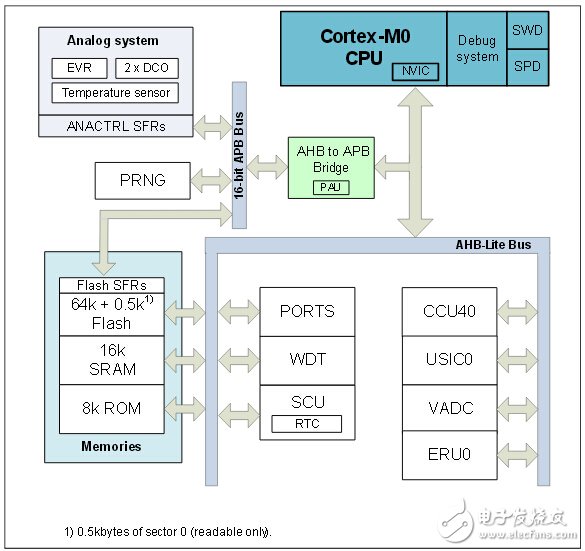

　　功能框图
