智能家居模拟摘挂机电路图分析

　　设计主要思路：不论任何电话机，摘机状态的直流电阻应≤300Ω，有“R”键的电子电话机的摘机状态直流电阻应≤350Ω。在挂机状态下，其漏电流≤5μA。当用户摘机时，电话机通过叉簧接上约250Ω的负载，使整个电话线回路流过约30mA的电流。交换机检测到该电流后便停止铃流发送，并将线路电压变为十几伏的直流，完成接续。

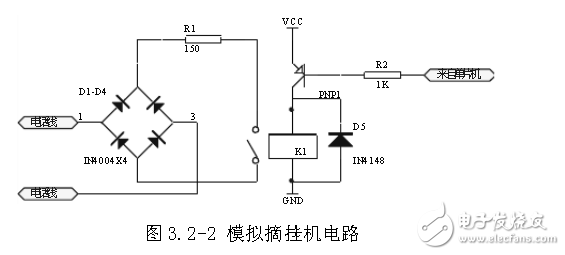

　　模拟摘挂机电路如图所示。平时电话挂机时，两条电话线处于开路状态，两电话线的电压为48V（部分电话为60V），加到电话机的振铃电路两端，当摘机时振铃电路断开，两电话线接通，阻值大约250Ω。当拨打电话号码时，来自电话线的高压振铃信号经铃流检测电路，通过光电耦合器在其二次侧形成方波脉冲信号送到单片机进行振铃脉冲进行计数，当振铃次数达到设定次数时，由单片机内部软件程序控制，控制摘挂机口输出一个低电平，然后电平送到三极管PNP1的基极，使三极管饱和此时，+5V电源经三极管，再通过继电器线圈接地，继电器线圈得电，使继电器的常开触电闭合，250Ω的电阻接入电路当中，电话接通。当用户输入密码错误，或者是操作结束后，系统由软件控制PNP1截止，继电器线圈失电，常开触点断开，电话线又处于开路状态，从而实现模拟挂机。
