采用功率开关TWH875的路灯自动控制器电路设计

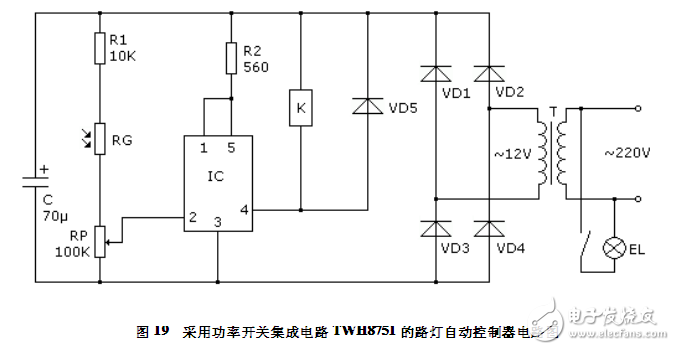

　　电路工作原理：该光控路灯电路由电源电路和光控电路组成，如图所示。电源电路由电源变压器T、整流二极管VDl-VD4和滤波电容器C组成。光控电路由光敏电阻器RG、电阻器R1、R2、可变电阻器RP、电子开关集成电路IC、继电器K和二极管VD5组成。交流220V电压经T降压、VDl-VD4整流和C滤波后，为光控电路提供+l2V工作电源。白天，RG受光照射而呈低阻状态，使IC的2脚（选通端）和4脚（输出端）均为高电平，其内部的电子开关处于截止状态，K不吸合，路灯EL不亮。夜晚，RC无光照射呈高阻状态，IC的2脚变为低电平，其内部的电子开关接通，EL点亮。调节RP的阻值，可改变光控的灵敏度。

　　Rl和R2选用1/4W金属膜电阻器或碳膜电阻器。RP选用实心可变电阻器。RG选用RG45系列的光敏电阻器。C选用耐压值为16V的铝电解电容器。VDl-VD5选用1N400l或lN4007型硅整流二极管。IC选用TWH8751型电子开关集成电路。K选用JZX-22F型（触头电流负荷为IOA）l2V直流继电器，可将其两组常开触头并联使用。T选用3-5W、二次电压为l2V的电源变压器。 制作时可自制印刷电路板，也可使用万能印刷电路板，电路安装完成后，只要线路正确，一般无需调试即可正常使用。
