基于MSP430的智能安防系统电路设计 —电路图天天

　　以单片机MSP430F149 为主控芯片，设计出一款高精度、高集成度、超低功耗的智能火灾安防报警系统。以环境温度、烟雾浓度作为判断火灾的依据，完成了对火灾的预警。主要由单片机控制模块、时钟模块、烟雾浓度测量模块、DS18B20 温度测量模块、声光报警模块、1602液晶显示模块和电源构成。并且该系统以MSP430F149 为下位机，完成数据采集、预处理以及对现场装置的控制，以 PC 机为上位机，完成各种复杂的数据处理和对单片机的控制。设计的智能火灾报警系统具有较高的可靠性、稳定性、准确度高，对不同类型的火灾都具有较高的灵敏度，达到了降低误报率的目的。

　　温度测量模块设计

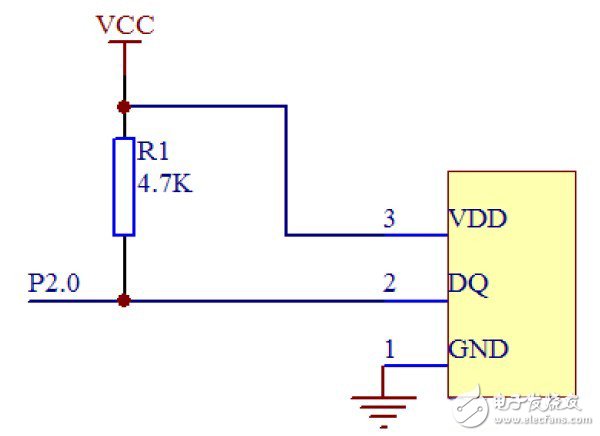

　　设计中采用支持“一线总线”接口、抗干扰性强、外部电路简单、精确度高的DS18B20温度传感器对温度的实时测量。其中，DS18B20 管脚2 即DQ 接在MSP430F149 的P2.0 管脚，如图所示。

　　图2 温度测量

　　声光报警模块设计

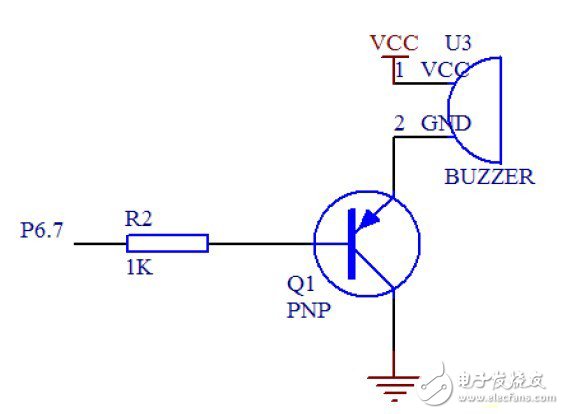

　　蜂鸣器在微处理器判断为火灾时发出报警指示音。由于单片机的I/O 口驱动能力有限，选用PNP型晶体管2N5401 组成晶体管驱动电路来驱动压电式蜂鸣器。

　　图3 声光报警模块图

　　1602液晶显示模块设计

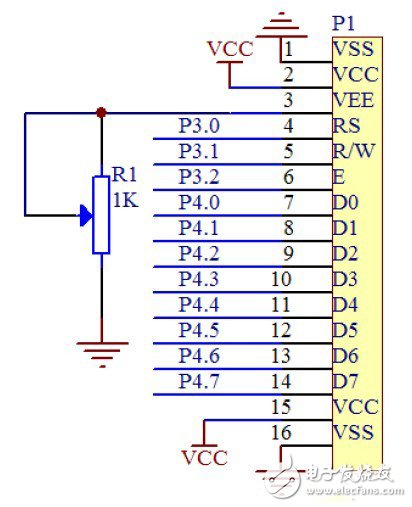

　　在液晶模块上显示时间、测量温度、烟雾浓度等参数，以便我们更加方便的读出目前温度值、烟雾浓度值。

　　图4 1602 液晶显示模块图

　　-------
