Linear新推微型模块稳压器LTM4644

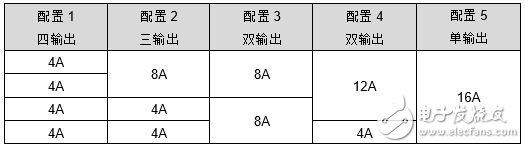

　　凌力尔特公司（Linear Technology Corporation）推出4输出降压型微型模块（μModule） 稳压器LTM4644，该器件可配置为单输出（16A）、双输出（12A、4A 或 8A、8A）、三输出（8A、4A、4A）或四输出（每输出4A）的稳压器。这种灵活性使系统设计师能够依靠一个简单和紧凑的微型模块稳压器满足 FPGA、ASIC和微处理器以及其他电路板电路的多种电压和负载电流要求。LTM4644稳压器包括DC/DC 控制器、电源开关、电感器和补偿组件，采用9mm x 15mm x 5.01mm BGA封装。仅需8个外部陶瓷电容器（1206或更小的外壳尺寸） 和4个反馈电阻器（0603外壳尺寸）就能调节4个可独立地调整并介于 0.6V至5.5V的输出。单独的输入引脚使4个通道能够由4V至14V的不同电源轨或一个公共电源轨供电。LTM4644非常适用于通信、数据存储、工业、交通运输和医疗系统中的应用。

　　在 55℃的环境温度时，LTM4644从12V输入提供高达13A电流和1.5V输出，或在200LFM气流时提供高达 14A电流。4个通道以90°的相位差工作，以在1MHz缺省开关频率或同步至一个700kHz至1.3MHz的外部时钟时，最大限度地降低输入纹波。通过增加一个高于4V的外部偏置电源，LTM4644可在输入电源电压低至2.375V时调节输出。该稳压器还包括输出过压和过流故障保护。

　　LTM4644 规定在-40℃至+125℃的内部温度范围内工作。该微型模块稳压器有现货供应，千片批购价为每片22.85美元。

　　可配置为四、三、双或单输出的16A降压型微型μModule稳压器解决方案

　　性能概要：LTM4644

　　●可配置的16A降压型解决方案在双面PCB上占用不到1.5cm x 2.3cm的面积

　　○完整的四输出通道解决方案仅需要8个电容器和4个电阻器

　　○支持四个独立的4A输出直至单个16A输出，通道之间易于并联以共享负载

　　●9mm x 15mm x 5.01mm BGA封装

　　●4V至14V VIN范围

　　○采用外部4V偏置电源时，输入电源低至2.375V

　　○每个通道有单独的输入电源引脚

　　●用户可调VOUT在0.6V至5.5V
