研华触摸式工业平板电脑在远程监控系统上的应

　　项目介绍

　　分布式能源是分布在用户端的供能及能源综合利用系统。风能、太阳能、燃气发电等方式均是分布式能源利用方式。燃气发电是最稳定的分布式供能方式之一，优秀的冷热电三联供发电系统能够把燃气发电的有效率提高到 95%以上。2011年4月国家能源局曾发布要建成1000个天然气分布式能源项目，2020年在大城市推广使用分布式能源系统，装机容量达到5000万千瓦。

　　系统描述

　　1.研华可编程控制器APAX-5620及APAX IO模块为现场发电机的主控设备，负责现场设备状态及发电机运行系统控制；

　　2.研华数据采集模块ADAM-6015、ADAM-6017作为分布式采集发电机油温及油压；

　　3.研华触摸式工业等级瘦客户端平板电脑TPC-1550H嵌入研华组态软件WebAccess软件作为现场发电机的人机界面，负责实时监控，当地设备报表管理，及远程中心的数据服务器对接；

　　4.研华工业以太网交换机EKI-2528连接APAX-5620与分布式ADAM-6000AI模块及上位机TPC-1550H；

　　5.研华组态软件WebAccess监控现场设备数据，同时负责将数据转发远程数据中心，远程管理据中心WebAccess软件负责将各地数据收集后录入本地数据库，并提供服务中心维护人员操作维护流程；

　　6.WAHistorian实时工业库负责数据中心数据存储。

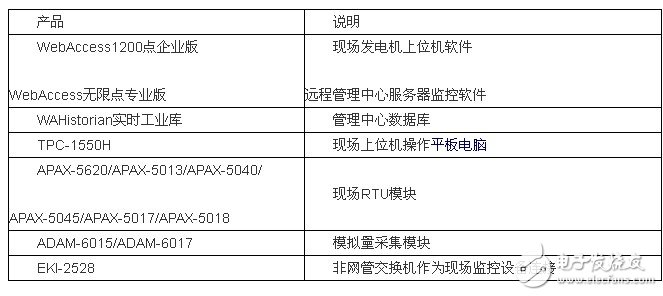

　　项目实施

　　系统架构图

　　研华燃气发电机组远程监控系统解决方案

　　总结

　　客户之所以选择研华是因为我们是少有的整体解决方案提供商，APAX作为新一代可编程自动化控制器，方便用户对现场程序的设计，信号采集和打包，TPC- 1550H作为现场发电机的人机界面，负责实时监控，当地设备报表管理，及远程中心的数据服务器对接，远程的WebAccess软件通过公网对各个发电机设备数据进行汇总分析，同时能够通过远程管理更加方便厂商的服务及维护。工业实时数据库可实现大数据量的长年保存，及在符合多用户查询的条件下缩短查询周期。
