东芝为PLC和工厂自动化设备打造高速光电耦合器

　　东芝公司（Toshiba Corporation）日前宣布推出专为可编程逻辑控制器（PLC）打造的高速光电耦合器，可使用正和负LED电流工作。

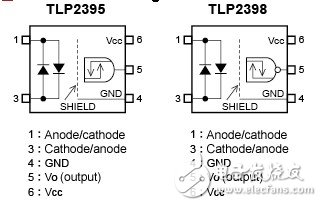

　　PLC既可接受多用于日本境内的漏型逻辑输入，也可接受多用于日本境外的源型逻辑输入。随着全球化进程的推进，电桥电路正不断将光电耦合器的上行比特流作为PLC输入接口，从而为漏型及源型逻辑提供支持。全新光电耦合器分为缓冲逻辑“TLP2395”和反向逻辑“TLP2398”两种类型，可通过以反向并联方式结合两个LED来为漏型及源型逻辑提供支持，进而省去电桥电路。由于存在单个电路板包含多个电桥电路的情况，因此采用新款光电耦合器有助于缩小电路体积、降低功耗和成本。

　　新产品的工作电压范围为3V至20V，支持高温操作，周围温度最高可达125℃。新款光电耦合器支持5Mbps的数据传输速度。由于其工作电压及工作温度范围都较宽，因此可保证传输延时低于250ns，脉宽失真低于80ns，传输延迟偏差低于130ns。这些新特性使得新产品适合用于工业应用的通信接口（RS232C、RS422、RS485等）。另外，还实现了低输入电路驱动（2.3mA）和低工作电流（3mA），有助于节能。

　　应用

　　可编程逻辑控制器（PLC），工厂自动化（FA）设备

　　主要规格

　　1. 工作温度范围：Topr = -40℃至125℃

　　2. 工作电源电压范围：VCC= 3~20V

　　3. 输入阈值电流：IFHL/IFLH= 2.3mA（最大值）

　　4. 工作电流：ICC = 3mA

　　5. 传输延时：tpHL/tpLH= 250ns（最大值）

　　6. 脉宽失真：│tpHL-tpLH│= 80ns（最大值）

　　7. 传输延迟偏差：tpsk = 130ns（最大值）
