常开/常闭触点(接点)开关电路图

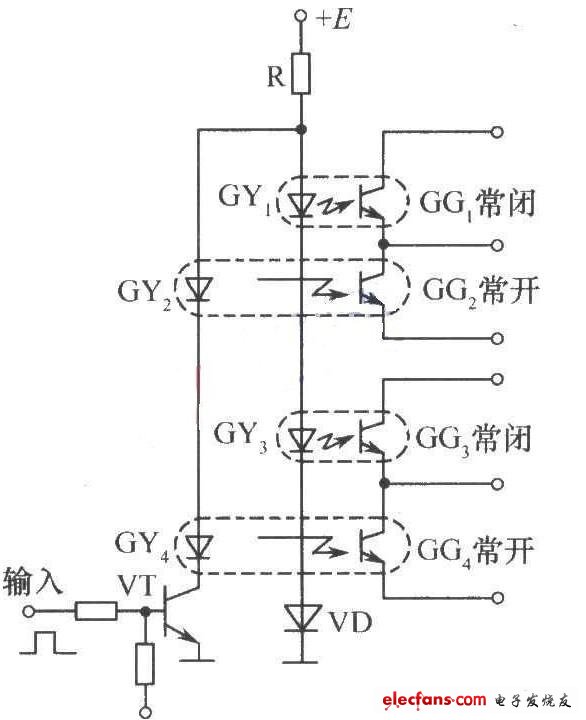

　　如图所示为具有两个常开触点(接点)和两个常闭触点的开关电路，当输入信号为低电平“0”时，晶体管VT截止，光电耦合器中的发光二极管GY2和GY4无电流通过，光敏三极管GG2和GG4不导通，相当于开关断开，称为常开触点，而发光二极管GY1和GY3中有电流流过，使光敏三极管GG1和GG3导通，相当于开关闭合，称为常闭触点。当输入信号为高电平“1”时，晶体管VT导通，GY2和GY4中有电流流过，与之相对应的GG2和GG4导通，相当于开关接通，此时流过GY2和GY4的电流在R上产生大的电压降，由于GY1、GY3和二极管VD串联，使流过GY1和GY3的电流很小而不发光，GG1和GG3截止，相当于开关断开。这样，就起到了双刀双掷开关作用。如果省去图中上面或下面两个光电耦合器，则成为单刀双掷开关，如果在对应位置上再增加两个光电耦合器，则成为三刀双掷开关。
