基于ADP8866的彩色LED指示灯控制

　　手机需要7个LED用于背光显示，两个LED用于指示。由于成本和机械要求，手机制造商使用红/绿(RG) LED来有效实现三种状况的待机通知：未读消息、电池电量低和约会安排。对于每种状况，LED会发出不同颜色的光：红光、绿光或黄光(红光+绿光)。

　　ADP8866针对这种常见情形提供了理想的解决方案，如图1所示。它共有9个LED通道，其中7个用于照亮显示屏，RG LED的红光和绿光信号由剩下的两个通道控制，产生图2所示的闪烁模式。

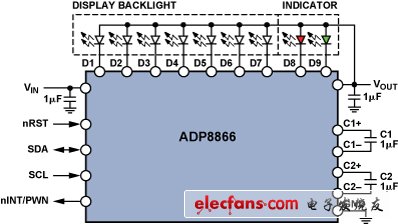

　　图1. ADP8866控制背光照明和LED指示灯的设置

　　ADP8866的评估板包括一个图形编程实用程序，如图3所示;其I2C寄存器设置为执行指示灯闪烁功能。

　　图3所示的寄存器设置首先会产生一个250 ms的10 mA红光(Sink 8)脉冲，待其熄灭500 ms后再产生一个250 ms的红光脉冲。第二个红光脉冲与绿光脉冲混合以生成黄光，因此只消耗一半的电流(5 mA)，便可提供相同的亮度。绿光LED (Sink 9)具有相似的设置，但其第一个脉冲会延迟。当第二个绿光脉冲熄灭时，系统会等待12秒，然后再重复。使能这一序列时，所有三种颜色都会相继重复闪烁，如图2所示。如果需要红光或绿光指示灯，仅需使能第一个或第三个脉冲。如果只需要产生红光和黄光通知，则红光LED应在第一个和第二个脉冲使能，而绿光LED只应在第二个脉冲使能。

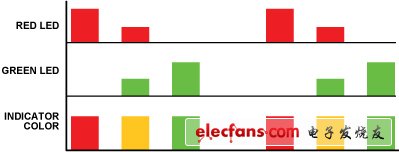

　　图2. 红光和绿光闪烁脉冲序列及其所产生的颜色

　　图3. ADP8866用于LED指示灯编程的图形用户界面

　　当红光和绿光重叠时，其电流降低，因此所有三种颜色指示灯的亮度相同。此外，也可以改变红光和绿光电流，以便产生RG光谱中的其它颜色。脉冲的宽度、关闭时间和幅度是完全可定制的，因此各种各样的灯效都有可能。
